При надлежащем использовании насос «Гном» прослужит долгие годы. В случае неисправности не нужно сразу заменять его новым устройством или обращаться к мастеру.
Большинство поломок можно исправить самостоятельно, так как ремонт насоса «Гном» несложен при знании причины неполадки и способов её устранения. В этом материале рассмотрим конструкцию электронасоса, частые причины выхода из строя и способы их решения.
Общие сведения о насосах «Гном»

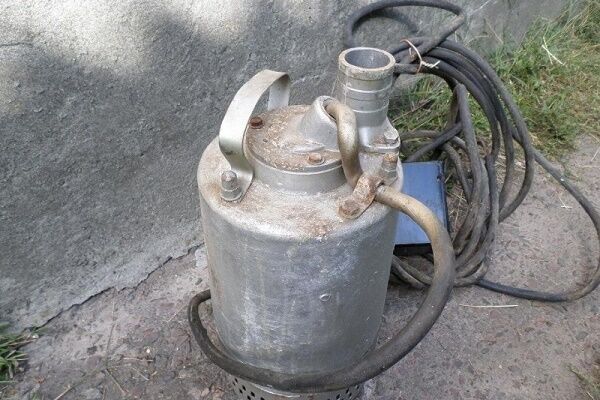

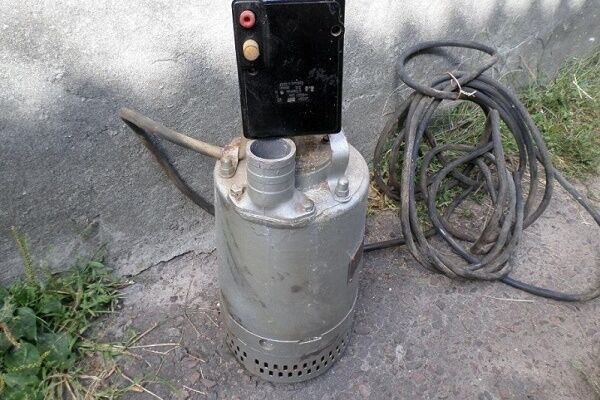

Насосы «Гном» Для откачивания чистой и загрязнённой воды часто применяют дачники и собственники загородных домов. Электрические насосы обладают высокой надёжностью и служат длительное время без необходимости сложного и дорогого обслуживания.

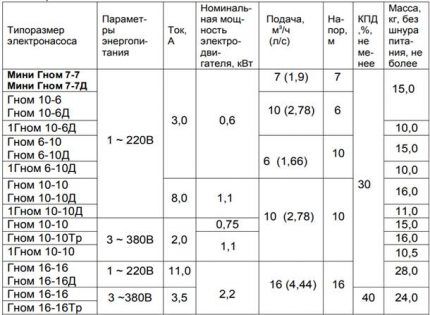

Производитель предлагает центробежные погружные насосы с разными техническими параметрами.
- производительность от 7 до 200 м3/час;
- номинальный напор от 7 до 50 м;
- мощность электродвигателя от 0,6 до 21 кВт.

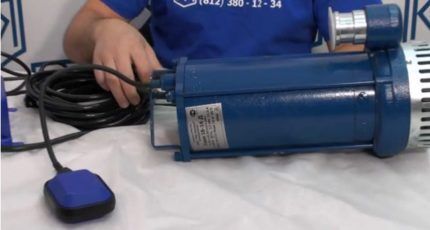

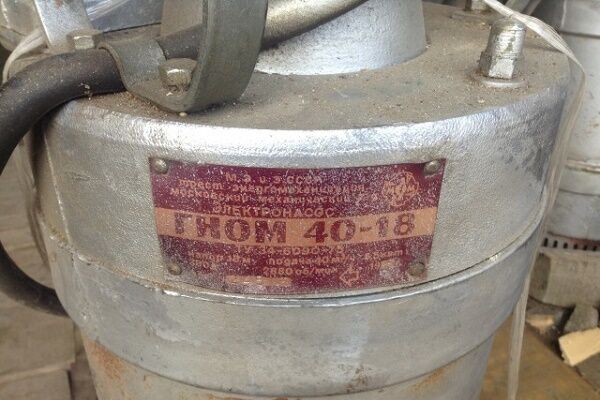

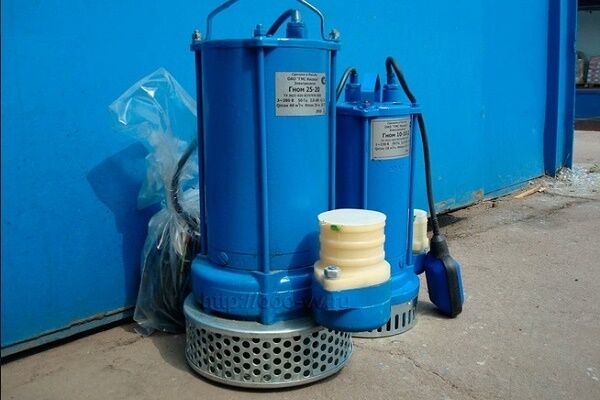

В повседневной жизни чаще всего применяют модели «Мини Гном», «Гном 16-16Т», «Гном 10-10Т» и «Гном 20-25». Описания будут касаться именно этих бытовых электронасосов. Эти модели характеризуются небольшими габаритами, а вес варьируется от 10 до 32 кг.

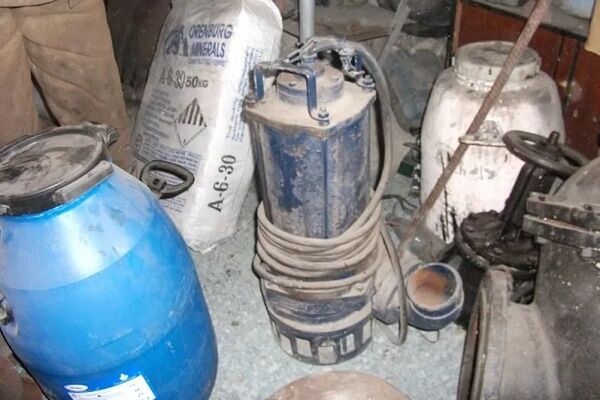

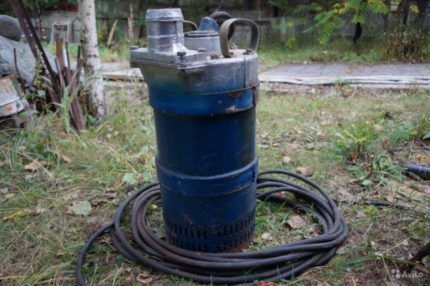

Моноблочные переносные центробежные насосы «Гном» предназначены для перекачки чистой и загрязнённой воды с плотностью до 1100 кг/м3, содержащей твердые частицы размером до 5 мм в количестве не более 10%. Максимальная плотность твердых частиц — 2500 кг/м3.
Насосы предназначены для подачи воды из открытых водоемов, скважин и колодцев. Их применяют для осушения котлованов и траншей, полива сельскохозяйственных культур, откачки грунтовых вод из затопленных помещений. Температура перекачиваемой воды для обычных моделей — до 35 °С, для моделей «Т» — до 60 °С.

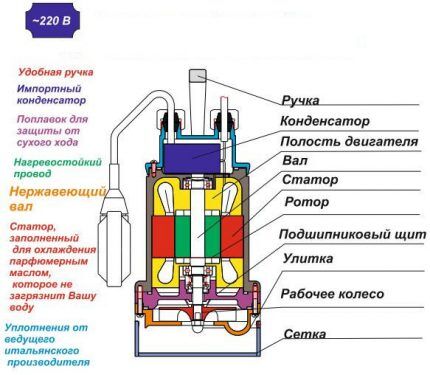

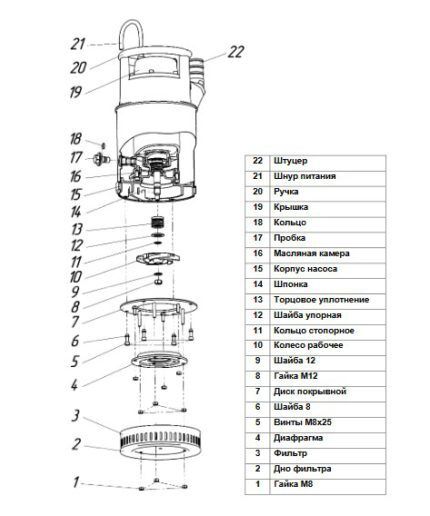

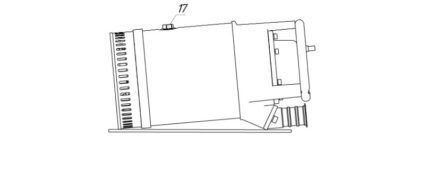

Центробежные погружные насосы типа «Гном» просты в конструкции и включают следующие основные элементы:
- Электродвигатель состоит из статора, подшипникового щита и ротора.
- Узел со штурвалным колесом, установленным на оси вращающегося вала, оснащён фильтром для забора жидкости и патрубком для отвода.
- Система гидроизоляции.
- Корпус из металла, чугуна или пластика.
- Кабель для электропитания.
Электродвигатель охлаждается за счет внешней среды и масла из масляной камеры. Масло смазывает трущиеся детали. Скорость вращения ротора и рабочего колеса равна 3000 оборотов в минуту. Вращение создает центробежную силу, которая выталкивает воду через напорный патрубок.
Через сетку-фильтр внутрь насоса поступает вода, задержав крупные частицы. Затем по каналам вода перемещается в отвод, откуда идет в отводной патрубок. Запуск электронасоса производится пусковым аппаратом, соединенным со шнуром питания. Электронасосы «Гном» оснащены конденсатором и автоматом-выключателем, защищающими электромотор от перегрузки.
Насосы «Гном» относятся к погружному типуПоэтому запуск осуществляется лишь по завершении полной активации водной среды. Исключение составляют электронасосы «Гном» с «охлаждающей рубашкой». Большинство электронасосов комплектуются поплавковым выключателемКрепление, устанавливаемое на ручке агрегата, позволяет обеспечить минимальную высоту всасывания 15 см.
Проверяйте целостность его изоляции при каждом погружении и вытаскивании насоса из воды.
Типичные причины выхода из строя
Согласно статистике, в 95% случаев поломок насосов «Гном» виной тому неправильное использование и монтаж.

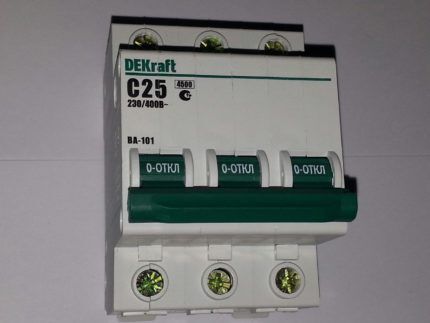

Автомат защиты двигателя не соответствует требованиям.
Неверно подобранный и смонтированный предохранитель не срабатывает при критическом напряжении в электросети.
Производитель рекомендует тип защитного устройства в инструкции по эксплуатации насоса. Например, для электронасоса марки «Гном» необходим автомат ВА 101-3 по рекомендациям производителя. Можно использовать также автоматы АВВ серии MS.
№ 2. Оплавление изоляции обмотки термозащиты
Встроенная термозащита отключает питание электродвигателя при его перегреве. Частые перегревы приводят к оплавлению изоляции, что является необратимым процессом. Он может вызвать короткое замыкание и поломку двигателя.
№ 3. Работа электронасоса без воды
Частой причиной поломок является работа погружного электронасоса «Гном» без «охлаждающей рубашки» на сухую, продолжительность которой не должна превышать 15 минут. Также запрещено использовать насос для перекачки воды высокой температуры (свыше +35 °С для обычных и +60 °С для моделей «Т»), так как в обоих случаях быстро происходит перегрев насоса и его выход из строя.
№ 4. Использование насоса вне рабочих диапазонов
Электронасос должен выдавать напор и производительность не выше, чем указано в паспорте. Работа при существенном превышении технических характеристик ведет к увеличению тока на обмотках электродвигателя, что приводит его перегреву. Насосу не удастся долго работать с перегрузкой и он быстро выйдет из строя.
Функционирование насоса при подаче жидкости через задвижку или ограниченный просвет трубы.
Экономия на трубах и выбор труб меньшего диаметра понижают производительность насоса, то есть приводят к его работе за пределами рабочих параметров.
Малопроходная труба может засориться и создать чрезмерную нагрузку на насос. Для предотвращения этого следует применять трубы нужного сечения.
№ 6. Перекачивание неподходящих жидкостей
К этой категории относятся все жидкости, с которыми не совместим насос «Гном».
- химически агрессивные;
- высокоабразивные;
- Частицы размером более 5 мм и массой выше 2,5 тысяч килограммов на кубический метр.
- вязкие, с осадком, высокой температурой и т.д.
Перекачка таких жидкостей может повредить множество частей насоса: от фильтра до электродвигателя, поэтому применение электронасосов «Гном» для фекальных стоков категорически запрещено. Если нужен агрегат именно для этой цели, то вам будет интересно прочесть… этот материал.
№ 7. Частое включение/выключение насоса
При начале работы насос расходует большой объем энергии, больше, чем при постоянном функционировании. Это вызывает повреждение обмоток и нагрев двигателя.
Расположение насоса в колодце может привести к автоматическому отключению и включению при частых колебаниях уровня воды. Такая ситуация сокращает срок службы насоса. Для колодцев с переменным уровнем воды более предпочтительны поверхностные насосы.
№ 8. Скачки напряжения в электросети
Изменение напряжения более чем на 5-10% существенно повышает ток в обмотках двигателя, вызывая перегрев. Такое явление возможно при нестабильном энергоснабжении или использовании кабеля с несоответствующим сечением.

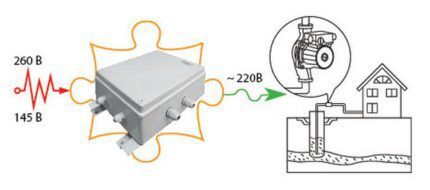

В первом случае пригодится покупка стабилизатора напряжения, во втором — выбор подходящего сечения кабеля по мощности двигателя.
№ 9. Извлечение насоса за кабель электропитания
Часто выходит из строя погружной насос из-за повреждения герметичности при извлечении его за провод.
Засорение водой двигателя приводит к его неисправности. Повреждение также может случиться во время перевозки «Гнома» за провод или при падении на электрошнур предметов.
Неверное направление оборота рабочих лопастей.
Во время запуска насоса проверьте, вращается ли вал в нужном направлении. Определить правильность вращения легко: при включении насос будет крутиться в обратную сторону, противоположную указанию стрелок на корпусе агрегата (или на рисунке в инструкции).
Если насос работает по часовой стрелке, то подключение неправильное, рабочее колесо быстро выйдет из строя. Для устранения неисправности откройте выключатель-автомат и переключите два из трёх проводов кабеля, а затем снова проверьте направление вращения насоса.
Диагностика неисправностей и их устранение
Перед началом разбора и ремонта насоса нужно точно установить причину неисправности. Давайте рассмотрим самые распространенные признаки отказов насосов типа «Гном».
Электронасос не запускается
Возможные причины и методы их устранения:
- Заклинило рабочее колесо.
- Неисправен конденсатор в цепи электропитания.
- Перегорание предохранителей, оплавление соединений.
- Перегорела обмотка статора.
- Выход из строя электродвигателя.
- Заклинивание подшипника двигателя.
- Нет напряжения в электрической сети или отключение электроэнергии.
После проверки работы электричества нужно отсоединить насос «Гном» от сети и разобрать его для определения неполадки, вызвавшей остановку работы. Проверить подшипники, рабочее колесо, оценить состояние обмоток двигателя.
Двигатель функционирует, а насос не прокачивает воду.
Насос «Гном» функционирует, однако не подаёт воду. Звук работы двигателя может быть тихим и неритмичным.
Возможные причины:
- Забита сетка-фильтр или выходной патрубок.
- Двигатель работает с недостаточной мощностью.
- Износ подшипников влияет на скорость вращения двигателя.
- Жидкость отсутствует или загустела слишком сильно.
- Разрыв системы подачи воды (трубы, шланги).
В данной ситуации проверьте целостность труб и шлангов, наличие воды в источнике. В случае исправности выполните следующие действия: отключите устройство от электричества, осмотрите входной фильтр и выходной патрубок.
При необходимости очистить и попытаться запустить насос. При износе подшипников заменить их.
Насос запускается и сразу отключается
При включении насос «Гном» функционирует пару секунд и после этого выключается автоматически.
Это может указывать на следующие поломки:

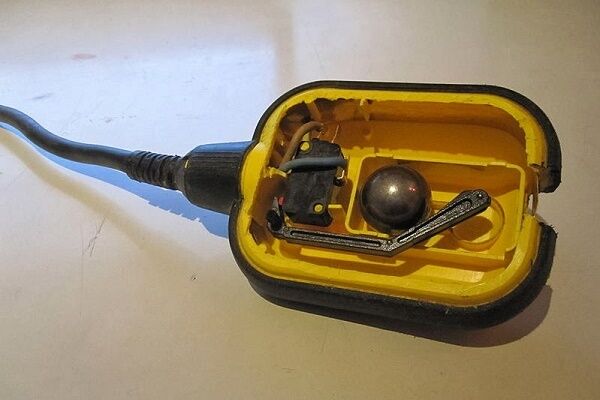

- Выход из строя поплавкового выключателя.
- Короткое замыкание в цепи электромотора.
- Насос перегрелся и сработал термопредохранитель.
- Крайне низкое напряжение в электросети.
- Блокировка рабочего колеса.
- Насос помещён в жидкость, характеристики которой выходят за пределы его рабочих параметров: температура слишком высока, вязкость велика, плотность повышенная и т.д.
В случае повторения остановки насоса отключите электрический насос «Гном» от электросети и попробуйте включить его через 30-90 минут после того, как убедитесь в наличии необходимого напряжения. Достаточно этого времени, чтобы перегретый насос остыл. Если остановка повторяется, извлеките насос и разобрать для выявления и устранения неполадки.
Насос работает, но напор маленький
Насос «Гном» поднимает воду, однако давление его меньше прежнего.
Возможные причины:
- Проблема с подачей воды (шланги, трубы) .
- Низкое напряжение в электросети.
- Засорение рабочего колеса и медленное его вращение.
- Неверный порядок вращения рабочего колеса.
- Между колесом и подвижным диском большое расстояние.
- Износ рабочего колеса.
Если низкий напор Если не является следствием низкого напряжения в сети или течи на линии, то насос необходимо отключить от электропитания, извлечь из перекачиваемой жидкости и разобрать для осмотра и проведения ремонта.
При износе рабочего колеса его заменяют. Если при засорении или неправильной установке после собранного агрегата нужно разобрать, очистить и установить колесо верно.
Правила разборки агрегата
Насос «Гном» имеет простую конструкцию, а корпус быстроразъёмный, что упрощает разборку без специальных инструментов. Для этого достаточно открутить три гайки приемной сетки-фильтра и снять саму сетку.
Сначала отвертывают гайки крепления крышки, и та вместе с установочно-подвижным диском снимаются. Затем раскручивают гайку рабочего колеса, после чего колесо снимается.
Внимательно разбирайте все детали, не применяя излишнего давления. Симметричные элементы пронумеруйте и обозначьте (левый/правый, сверху/снизу), чтобы во время сборки не по ошибке установить их наоборот. При сборке резиновые детали лучше заменить новыми с помощью ремкомплектов, подходящих для данной модели.

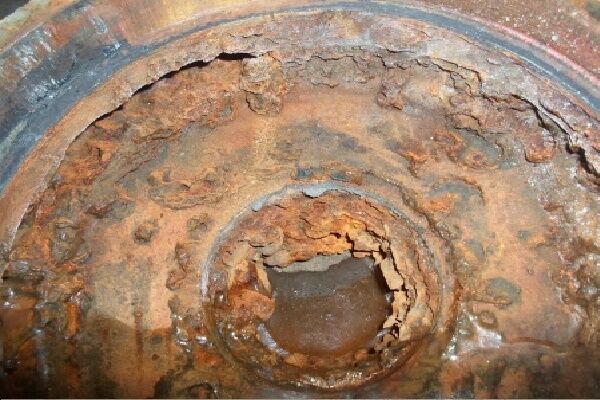

При длительной работе насоса «Гном» может быть сложно откручивать гайки на корпусе из-за коррозии или известкового осадка. В этом случае гайки можно удалить болгаркой, а при сборке применять новые, соответствующие по форме и размеру.
Ремонт деталей насоса «Гном»
Анализ причин поломок насосов «Гном» показывает, что в большинстве случаев проблема решается заменой подшипников, рабочего колеса и вала рабочего колеса. Иногда помогает регулировка зазора между рабочим колесом и диафрагмой.
Последовательность замены подшипников
Износ подшипников может приводить к тому, что насос будет качать воду с необычными звуками из-за трения и раскачивания изношенных деталей. Замена подшипников требуется при наличии зазоров более 0,1-0,3 мм. Это обычно происходит через 3-6 лет эксплуатации электронасоса «Гном».
Замена подшипников проста: насос разбирают, старые подшипники снимают и меняют на новые из специального ремкомплекта. Не следует использовать самодельные подшипники или аналоги из ремкомплектов других модификаций, так как это может снова вывести оборудование из строя в ближайшем времени.

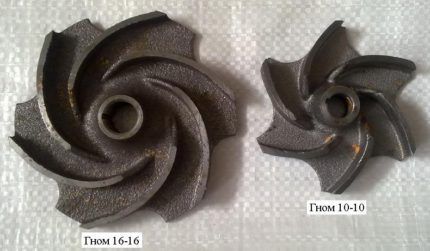

Замена рабочего колеса
Чтобы заменить рабочее колесо, нужно разобрать электронасос «Гном» и снять его. Затем установить новое рабочее колесо и собрать насос в обратном порядке. При установке крышки с установочно-подвижным диском необходимо закрутить крепления на шпильки и одновременно затянуть их до достижения минимального зазора между лопастями рабочего колеса и крышкой с диском.
После сборки проверьте герметичность. При обнаружении нарушения откажитесь от использования насоса.
При достаточном опыте и подходящем оборудовании вместо замены рабочего колеса новым можно попробовать отремонтировать имеющиеся кольцевые выработки наплавкой, а затем обработать колесо на токарном станке.
Реставрация вала рабочего колеса и корпуса.
В случае повреждения рабочего вала (искривления, раскола) рекомендуется его полная замена. Ремонт корпуса «Гномов» возможен лишь в теории, но на практике выполнить его качественно практически не реально.
В большинстве случаев корпус негерметичен и починится только на заводе-изготовителе или в сервисе.
Поскольку поломки происходят в изношенных насосах, неподлежащих гарантийному ремонту, стоит подумать о целесообразности восстановления их работоспособности. Чаще всего выгоднее купить новый погружной насос.

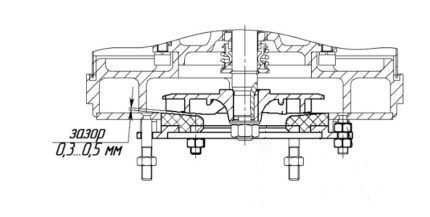

Настройка зазора рабочего колеса и диафрагмы.
Понижение напора и производительности насоса «Гном» чаще всего вызвано увеличением зазора между рабочим колесом и диафрагмой во время работы. Для уменьшения зазора требуется регулировка.
Для выполнения этой операции нужно снять дно фильтра и ослабить верхнюю гайку. После этого необходимо подтянуть гайками, установленные по бокам, части диафрагмы до момента, когда она коснется рабочего колеса.
Затем открутить нижние гайки на пол-оборота. При такой настройке зазор будет составлять 0,3-0,5 мм. Установленное положение диафрагмы относительно рабочего колеса фиксируется верхними гайками. После завершения настройки необходимо проверить лёгкость вращения рабочего колеса, оно должно вращаться без приложения усилий.

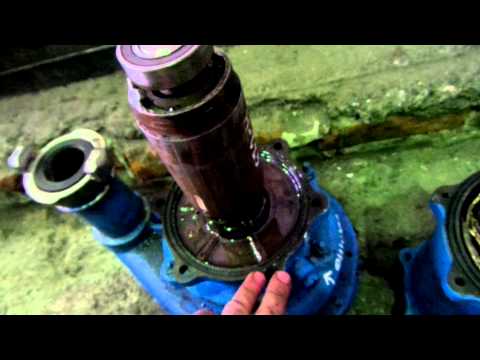

Ремонт электродвигателя насоса «Гном»
Насосы марки «Гном» комплектуются надёжным асинхронным электродвигателем. Самостоятельно отремонтировать электромотор очень сложно без специальных установок. В отсутствие таковых можно измерить сопротивление обмоток при помощи бытового мультиметра.
При стремлении показателя сопротивления к бесконечности обмотка повреждена и нуждается в замене. Замена обмотки потребует разборки электродвигателя и наличия перемоточного станка.
Основная трудность состоит в сборке агрегата: его нужно собрать так, чтобы создать надежную защиту от попадания воды к двигателю. В связи с этим ремонт насосного двигателя «Гном» желательно поручить специалистам.
Текущий и капитальный ремонт
Чтобы предотвратить поломки, нужно выполнять регламентный ремонт электронасоса «Гном», предписанный изготовителем.
ТО включает в себя:
- Каждые 200-250 часов работы требуется замена масла.
- Проверять уровень и качество масла нужно дважды в месяц.
- После перекачивания воды с высоким содержанием твердых примесей насос нужно промыть чистой водой.
- Установка величины зазора между рабочим колесом и диафрагмой.
- Проверка корпуса, подшипников, рабочего колеса и вала.
Ремонт насосов «Гном» выполняется, когда появляются признаки поломки или насос не работает.
После 25 тысяч часов работы требуется капитальный ремонт, который включает разборку агрегата и оценку необходимости ремонтных работ.
Выводы и полезное видео по теме
Видеоинструкция по разборке погружного насоса «Гном».
Описание конструкции и функционирования насоса «Гном».
Электронасосы «Гном» — надёжные приборы для перекачивания чистой и загрязнённой воды, срок службы которых превышает 25 лет. Правильная эксплуатация, установка, а также своевременное техническое обслуживание и устранение причин поломок обеспечивают бесперебойную работу оборудования. Большинство неисправностей насосов «Гном» можно устранить самостоятельно без помощи специалистов.
Если у вас есть опыт ремонта насосов и соответствующие навыки, расскажите об этом нашим читателям. Оставьте ваши комментарии и вопросы ниже.
