Более полувека дачники пользуются погружным насосом «Ручеек». Из-за активного использования конструкция прибора иногда оказывается неисправной или работает недостаточно хорошо. В некоторых случаях без специалистов не обойтись, чаще же ремонт насоса Ручеек выполняется самостоятельно.
Для выполнения этой задачи нужно понять устройство и принцип работы насоса, проявить терпение и подготовить необходимые инструменты. Полезной информацией станут советы из статьи, изображения и инструкции в виде видео.
Характеристики и сфера применения
Электронасос «Ручеёк», выпускаемый российским предприятием ОАО «Ливгидромаш», относится к категории бытовых вибрационных устройств. водозаборных скважинДанные трубопроводы имеют внутренний диаметр не меньше десяти сантиметров. Трубы пригодны для использования в открытых водоемах и способны перекачивать воду с глубин от одного до сорока метров.
Насос способен подавать воду на расстояние до 100 метров по горизонтали. Это значит, что точка водозабора может находиться довольно далеко от потребителя. Перекачиваемая вода не должна нагреваться выше +35ºС. «Ручеек» непригоден для работы в агрессивной среде и воде с загрязнениями более 0,001%.
Параметры вибрационного насоса «Ручеек».
- напряжение питающей электросети — 220В;
- мощность — 3,4 Вт;
- Максимальное погружение составляет 3 метра. При малодебитной скважине глубину можно увеличить до 5 метров.
- диапазон рабочего напора — от 4- до 60 м;
- Габариты составляют 250 на 99 миллиметров, вес — примерно 3,5 килограмма (может меняться в зависимости от модификации).
Помпа поставляется проводом для подключения к сети длиной от 10 до 40 метров и нейлоновым канатом для подвески устройства. установке в скважину или колодец.
Этот маленький насос не способен обеспечить… водоснабжение всего загородного дома с большим количеством водопотребителей.
«Ручеек» эффективно используется для решения таких задач, как:
- Водопровод для дачи с одним или двумя местами использования воды.
- Доставка воды для бани и полива сада.
- Замена основного насоса на временную модель при неисправности.
- В водоемах, наполняющихся медленно и имеющих малый расход воды.
- Первая или периодическая очистка скважины;
- Заполнение системы отопления.
Глубина водоисточника влияет на производительность насоса — чем глубже источник, тем выше его эффективность.
Устройство и принцип работы
Погружной насос «Ручеек» Агрегат состоит из электропривода, вибратора и корпуса, соединённых четырьмя винтами. В электроприводе два катушка и питающий провод находятся на сердечнике.
Вибратор имеет амортизатор, диафрагму, упор, муфту и шток. В основании штока установлен якорь, а на его верхней части закреплён поршень.
Насос состоит из корпуса, внутри которого находится стакан с отверстиями для забора воды и патрубок для подачи воды наружу. Клапан управляет открытием и закрытием входов.
Насос качает воду благодаря колебаниям поршня и якоря, приводящимся в движение эластичным амортизатором, который преобразует переменный ток из сети в равномерную механическую вибрацию.
Шток передаёт поршню движение, которое при колебаниях порождает микрогидравлический толчок в сосуде с отверстиями. В это время клапан срабатывает и отсекает воду, направляя её в выходной трубопровод.
Охлаждение системы обеспечивается за счёт заборо воды в верхнем сечении агрегата, предотвращая перегрев во время работы.
Верхнее расположение патрубка для забора воды исключает попадание ила в рабочий орган. Благодаря этому агрегат реже засоряется мутной взвесью, что снижает необходимость разборки и очистки насоса.
Настройка погружного насоса «Ручеек»
Насос «Ручеек» надежен. Своевременное обслуживание помогает реже его поломкам. В ряде случаев дефекты можно исправить настройкой.
Для начала требуется устранить неисправность или стабилизировать работу насоса. необходимо извлечь из скважины Опустите колонку в емкость с водой и повесьте ее без шланга. Включите устройство в сеть и проверьте напряжение — оно должно быть не менее 200 Вольт.
При нормальном напряжении в сети отключаем насос, спускаем из него воду и продуваем выходное отверстие. Продувка возможна ртом без использования инструмента.
Хорошо отрегулированный насос «Ручеек» легко продувается, при более сильном нажатии можно ощутить ход поршня. Воздух должен проходить и в обратном направлении. Если этого нет, то нужно настроить два параметра агрегата после его разборки.
Разборка бытового насоса «Ручеек» осуществляется с помощью тисков, которые сжимают уступы на корпусе возле винтов. Винты необходимо ослаблять постепенно, по одному. При первом разбирании целесообразно заменить винты аналогичными винтами с головкой под шестигранник; это упростит сборку и разборку при последующем ремонте.
На основе рассмотренного принципа функционирования насоса «Ручеек» настройку двух параметров следует производить в определенной последовательности.
- Настройка положения поршня. Часть должна быть параллельна остальным частям агрегата. Проверка проводится с помощью штангенциркуля. Кривизна поршня может появиться из-за зазора между его металлической втулкой и штоком. Для устранения дефекта нужно обернуть шток фольгой до достижения полной параллельности.
- Сопоставление осей штока и поршня. При смещении входного стакана обычно происходит «езжание» по прокладке. Для устранения нужно разобрать и снова собрать узел, временно закрепив при сборке стакан к прокладке кусочками скотча.
- Регулировка зазора между поршнем и седлом. Толщина составляет примерно 0,5 мм. Регулировка выполняется с помощью шайб толщиной 0,5 мм, насаживаемых на шток. Такое расстояние необходимо для беспрепятственного прохождения воздуха при продувке и воды в выходной патрубок, а также перекрытия выходного отверстия поршнем при увеличении давления.
При наборе шайб поршень перемещается ближе к седлу, вследствие чего при выдохе через него воздух не проходит. Лишь во время всасывания в любом случае воздух может беспрепятственно циркулировать.
Иногда гнется шток поршня. Сделать его ровным практически невозможно. Но если работа агрегата от этого не страдала, положение можно немного изменить поворотом прокладки относительно штока на 180 градусов.
Хорошо отрегулированный и собранный вибрационный насос без шланга при погружении в воду должен обеспечивать напор 0,2-0,3 м и работать непрерывно при нормальном напряжении электросети 220В с отклонением ±10В. Если после настройки оборудование не функционирует или работает недостаточно эффективно, нужно определить причину неполадки и устранить её.
Типичные неисправности и способы их устранения
При правильной эксплуатации, предписанной производителем, насос «Ручеек» часто служит долго и редко выходит из строя. Большая часть поломок связана с игнорированием рекомендаций по обслуживанию оборудования, которые появляются через 3-4 года эксплуатации без должного ухода.
Чтобы избежать засорения двигателя и заборного патрубка вибрационника, необходимо тщательно контролировать состояние источника воды, регулярно удалять ил и песок со стенок и дна. прокачать новую скважину перед введением в эксплуатацию.
Если насос находиться на гарантийном или сервисном обслуживании, запрещается самостоятельное вскрытие корпуса и проведение ремонта. В таком случае обратитесь в сервисный центр или к продавцу оборудования.
Фотогалерея поможет желающим самостоятельно починить устройство.
Обсудим распространенные неисправности бытового насоса «Ручеек», появляющиеся во время работы, но не вызванные производственными дефектами.
#1: Замена истертого и прорванного клапана
Иногда при эксплуатации насоса для откачки воды из подвалов или чистке скважин в него попадают мелкие камни и другие предметы. Для предотвращения этого устанавливают дополнительный мелкосетчатый фильтр на водоприемную часть насоса.
Если посторонний предмет проник в механизм, то вероятно про Filtering и застрянет у клапана. Из-за того, что клапан сделан из водостойкой резины, со временем развалится.
Значительное и увеличивающееся падение производительности — признак поломки или износа клапана. Звук работы насоса при неисправности клапана обычно сохраняется в норме.
Ремонт насоса в данном случае не сложен — достаточно заменить резиновый клапан после разбора насоса.
Некоторые пользователи утверждают, что вместо неисправного клапана можно применить пробку от медицинского флакона.
Рекомендуется воздержаться от подобного действия, так как конструкция не будет долговечной. Лучше воспользоваться специальным ремкомплектом для вибрационного насоса.
#2: Отслоение заливки электромагнита
Отделение электромагнита происходит при контакте работающего насоса со стенами скважины, колодца или водохранилища. Удары повторяются и их число может достигать более 100 в минуту.
Из-за большой нагрузки корпус устройства перегревается, что вызывает отслаивание заливки от электромагнита. Такое же явление наблюдается при работе насоса без воды более пяти секунд.
Перегрев насоса и излишне интенсивные вибрации указывают на отслоение магнитной части. Для устранения неполадки следует выполнить следующие действия:
- Отключить насос и поднять его на поверхность.

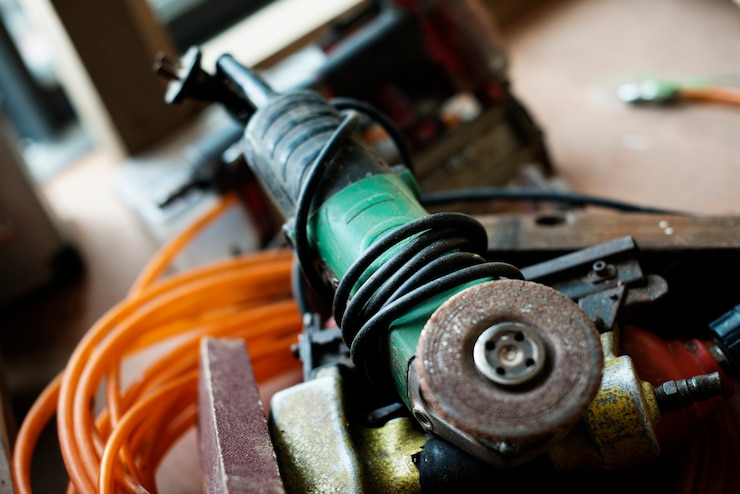

- С помощью болгарки необходимо сделать несколько неглубоких (1-2 мм) бороздкок вокруг магнита, чтобы затем разделить электрическую часть и извлечь электромагнит с катушками.
- Сделать несколько одинаковых прорезов внутри корпуса.
- Нанести на элемент клей, а затем герметик для автомобильных стекол.
- Вставить электромагнитную часть в корпус и дождаться, пока всё полностью застынет.
Обратную сборку насоса можно осуществить только после полного затвердевания клеевого состава.
#3: Профилактика разгерметизации корпуса
Если корпус протекает, поступление воды нарушается. Выбор подходящих размеров поможет избежать этого. насоса для конкретной скважины Рабочая поверхность агрегата не должна касаться стенок колодца.
Диагностика неполадок по «симптомам»
Чтобы избежать работы насоса без жидкости, в систему устанавливают блок автоматики или датчик сухого хода.
Скважину необходимо периодически осматривать для профилактики. При появлении трения о стенки следует без промедления поднять насос и ликвидировать его причину, переместив насос.
Причина №1: Насос гудит и не качает
Чаще всего владельцы насосов «Ручеек» жалуются на то, что агрегат шумит, но не откачивает воду, а корпус не нагревается. Возможны разные причины поломки.
- Ослабление крепежа поршня. Из-за вибрации эксплуатация обычно приводит к этому после двух или трёх лет. Использование дополнительных шайб может продлить срок службы крепления. В таком случае ремонт состоит в завинчивании гайки поршня или её замене.
- Повреждение клапанаЧтобы устранить неисправность, нужно разобрать насос и проверить клапан. Его могут деформировать или порвать мелкий гравий или песчинки, попадающие в насос. В этом случае поможет замена резинового клапана новым, но такую замену придется проводить регулярно – раз в 1-2 года, в зависимости от нагрузки на насос.
- Износ резинового поршняСнижение объема поступающей воды при увеличении шума насоса сигнализирует о неисправности. Необходимо заменить поврежденный элемент шланга.
- Плохое крепление амортизатораПри поломке амортизатор не работает, шток свободно перемещается, а якорь ударяется по электромагниту. Для ремонта нужно закрутить и/или заменить гайки амортизатора.
- Обрыв или разрушение штока. Возникает под воздействием сильных механических сил. Самый сложный тип поломки. Для восстановления требуется полная замена дефектной запчасти. В таком случае стоит подумать о приобретении нового бытового насоса.
Гудение «Ручейка» без качания воды требует безотлагательного отключения от сети, подъема наверх и поиска неисправности. Работающий при этом насос запрещен!
Второй фактор: насос нагревается и издаёт громкий шум.
Неполадка чаще всего возникает при эксплуатации оборудования вне пределов водной среды. вибрационный насосДанная конструкция предусматривает охлаждение всех её элементов за счет циркулирующей жидкости.
Потеря воды или недостаток её количества приводит к прекращению охлаждения агрегата и его перегреву. Вследствие этого чаще всего выходит из строя электромагнитная часть: перегорает обмотка электромагнита, и агрегат теряет способность обеспечивать вибрацию.
Ремонт электромагнита собственными силами затруднителен, однако осуществим. Для осуществления ремонта необходимо подготовить следующие инструменты и материалы:
- медный провод для обмотки диаметром 65 мкм;
- трубка ПВХ диаметром 4 мм;
- эпоксидная смола быстрого твердения;
- паяльник и электроплитка;
- намоточный станок;
- молоток, плоская отвёртка;
- Для защиты: маска сварщика и перчатки.
Ремонтные работы с паяльником и эпоксидной смолой лучше проводить на открытом воздухе. Нельзя вдыхать пары смолы, так как они токсичны и вредны для лёгких. Работайте в перчатках и защищайте кожу от контакта со смолой.
Во время ремонта электромагнитной части насоса помощь от человека, держащего насос во время извлечения электромагнита из катушек, будет полезна.
Руководство по восстановлению работы погружного насоса «Ручеек».
- Разобрав насос, извлекаем электромагнит с катушками нагреванием корпуса электроплиткой. Эпоксидная смола, удерживающая электромагнит, под действием тепла становится мягкой, позволяя легко достать элемент, аккуратно постукивая агрегат о деревянную опору.
- Прежде чем эпоксидная смола застынет, нужно вычистить от остатков внутренность насоса.
- С помощью деревянного бруска и молотка снимаем электромагнит с катушек. Один человек удерживает электромагнит, другой наносит аккуратные удары по бруску, направляя его на магнит. Это необходимо для предотвращения раскола катушек, поскольку при таком методе можно лучше контролировать силу удара.
- Снимаем сгоревшие обмотки с катушек и очищаем оставшиеся фрагменты от смолы.
- На намоточном станке сформируйте катушку с 8-10 слоями обмотки и закрепите последний слой х/б изолентой. На начало обмотки надеть трубочку ПВХ, а каркасы катушки закрепить на сердечнике электромагнита.
- Зачистите концы обмоток, выступающие наружу, и припаяйте их паяльником для надежного соединения. Удалите лишнюю часть обмотки.
- Протащите кабель в насосную установку через уплотнение к месту монтажа электромагнита. Разделите конец кабеля на провода и очистите концы проводов.
- Соедините концы кабеля с началом обмоток электромагнита и катушек пайкой. Поместите электромагнит с катушками на место, убирая лишний кабель. Для надежной установки используйте молоток, нанося точечные удары через деревянный брусок.
- В тиски устанавливается корпус агрегата и выравнивается строительным уровнем. Эпоксидную смолу размешивают и заливают вокруг катушки до верхней кромки электромагнита. Через 10-15 минут «эпоксидка» заполнит все пустоты.
Для застывания смолы нужно как минимум двадцать четыре часа. После окончания этого периода собранный насос протестируйте, опустив его в емкость с водой.
Ремонт электромагнита — сложный процесс. Чаще всего выгоднее купить новый насос «Ручеёк». Если есть время и желание, можно попытаться починить его самостоятельно, следуя инструкции по шагам.
Причина №3: Насос работает бесшумно
Если ручеёк не функционирует бесшумно, это повод для беспокойства.
При уменьшении шума заметно понижается напор подаваемой водыНеисправность возникла из-за падения напряжения в электросети до уровня ниже критического — менее 180В. Снижение напряжения на 10% ведет к ухудшению производительности насоса на 50%.
В этом случае отключают насос от электричества и принимают меры по установке нормального напряжения, например, применяя стабилизатор.
При перенапряжении в сети насос «Ручеек» не запускается из-за работы защиты.
Профилактика поломок насосного агрегата
Придерживаясь рекомендаций по использованию от изготовителей, вы минимизируете вероятность выхода из строя насосного оборудования и обеспечите ему долгое функционирование.
Основные правила эксплуатации:
- Не допускать работу насоса без воды.
- При скачках напряжения в сети от работы насоса следует воздержаться.
- Не использовать насос при поврежденном кабеле питания или корпусе.
- Не перемещать агрегат за шнур электропитания.
- Не пережимать шланг для повышения напора.
- Избегайте откачки воды с илом, загрязнениями и мусором.
При установке насоса в скважину нужно надеть защитное кольцо из резины для предотвращения повреждений оборудования при соприкосновении со стенками.
Агрегат можно включать и выключать только с помощью штепсельной вилки или двухполюсного выключателя, установленного в стационарную проводку.
При работе вибрационного насоса «Ручеек» требуется регулярное техническое обслуживание и контроль качества откачиваемой жидкости. При подаче загрязненной воды нужно отключать насос и проверять его расположение по отношению к дну.
Выводы и полезное видео по теме
Видео №1. Ремонт насоса «Сверчок» — полному аналогу насоса «Ручеёк».
Видео номер два. Показано как ремонтируется вибрационный насос.
Электронасос «Ручеек» прост и надежен. В случае поломки его можно отремонтировать самостоятельно, сэкономив на ремонте. Лучше всего предотвратить выход насоса из строя, внимательно изучив инструкцию по эксплуатации и осуществляя своевременное обслуживание и контроль за работой оборудования.
Есть вопросы или хотите поделиться опытом работы с дачным вибрационным насосом? Пишите комментарии и публикуйте посты со своим мнением и фотографиями.
