Заглянув в колодец соседей, удивляешься, как это удалось реализовать. Построенное своими руками это простейшее и необходимое сооружение для дачного участка доступно любому владельцу. Достаточно лишь желания.
Расскажем, как и в каком порядке обустраивается колодец, укажем наиболее удобным и быстрым способом проведения работ. В статье подробно описана технология сооружения шахтного водозабора. Представлены советы, следуя которым вы без проблем устроите автономный водозабор.
Инструкция по возведению колодца
Все работы начинаются с покупки материалов и инструмента. В этом случае список большой.
А приготовить надлежит следующее:
- Лопата с короткой ручкой, подходящей для шахты.
- Лом.
- Насос, желательно дренажную модельспособность откачивания жидкости, содержащей песчаные частицы.
- Для крепления насоса потребуется прочная верёвка, желательно из капрона, или стропа, если насос погружной.
- Длина шланга для насоса должна быть равна глубине шахты плюс расстоянию отвода от точки выполнения работ.
- Ведра, желательно пару.
- Осветительную переноску-удлинитель.
- Нужна обычная катушка с кабелем такой длины, чтобы доставать до ближайшей розетки и обеспечивать питание как перфоратора, так и насоса.
- Установка колец треноги с талью возможна после создания ямы до верхней границы водоносного горизонта.
- Доски и брус для перемещения, подъема и установки колец, если отсутствует таль со стойкой.
- Перфоратор.
- Зажимы или анкера со стальными пластинами.
- Если выбран молоток, то пригодится инструмент в виде скобок.
- Готовый состав, включающий цемент и песок.
Готовность всех материалов – сигнал к началу практического руководства по строительству колодца собственными силами.
Этап №1 — разметка и начало работ

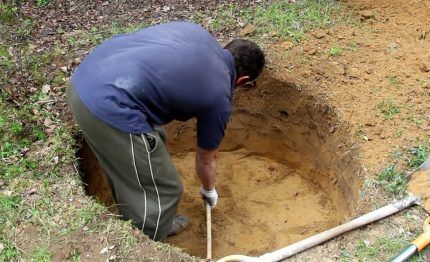

В начале яма должна быть немного шире кольца. Определяем круг нужного размера и начинаем копать. Сначала грунт может быть плотным, возможно понадобится лопата или лом. Потом работа станет проще.
Для будущей шахты необходимо, чтобы края колодца были строго вертикальны горизонту. Строительный уровень в данном случае не применим, поэтому для контроля вертикали будем использовать строительный отвес. В его отсутствие такой инструмент можно сделать самостоятельно из грузика и обычной веревки.
Этап №2 — копка колодезной шахты
Вначале следует выбрать способ копки: открытый или закрытый. При грунте из песков, супесей, гравия и щебня с примесью песка лучше использовать закрытый способ.
Во избежание обвалов и подмываний первое железобетонное кольцоЕго помещают в котлован, вырытый по его диаметру, на первых этапах работ.
При плотном грунте стены шахты устойчивы, так как преобладают глины и суглинки. Лучше строить колодец открытым способом: углубляют шахту без установки колец до тех пор, пока рабочий не достигнет уровня грунтовых вод.
Далее кольца помещают в шахту, соединяют друг с другом, и проход расширяется методом закрытого типа.

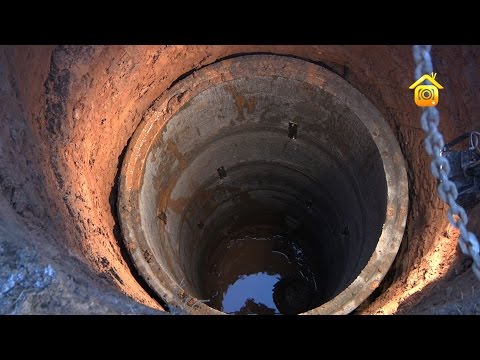

Этап №3 — установка бетонных колец

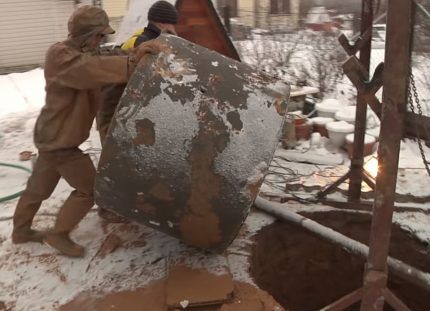

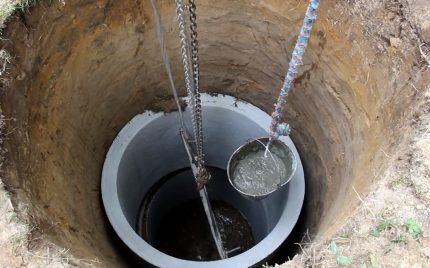

При открытом методе добычи кольца опускаются сверху, для чего устанавливают треногу с талью по центру. Установка колец осуществляется строго замок в замок. На замок каждого последующего звена перед установкой наносится специальный раствор с добавлением пластификаторов из цемента водоупорных марок.

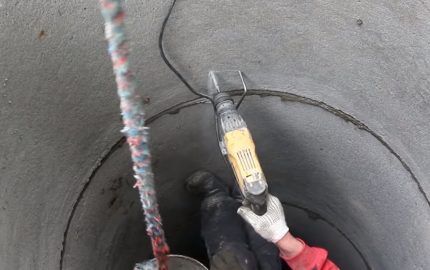

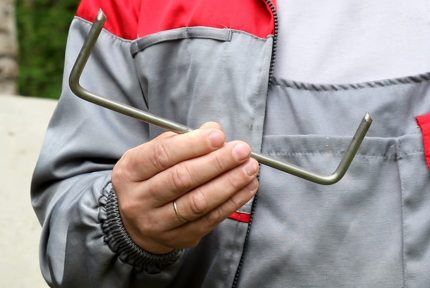

При установке колец на друг друга перфоратором в верхних частях нижних колец и в нижних частях верхних просверливаются отверстия. В них молотком забиваются нержавеющие скобы. Для предотвращения разделимости колец при пучении достаточно трех скоб или планок с анкерными болтами.
Во время строительства колодца по технологии закрытого типа каждая деталь устанавливается на предыдущую при погружении в грунт. Нанесение раствора и крепление скобами происходит по мере возведения бетонной конструкции.
Этап №4 — оснащение фильтром
Для полноценного функционирования фильтра в колодце требуется три слоя.
- Нижняя – 25 см крупного кварцевого песка.
- Средняя – 25 см мелкой речной гальки.
- Верхняя – 25 см крупного речного камня.
Понятно, что при оборудовании колодца столь мощным и эффективным… донным фильтромДля достижения большей глубины потребуется оснастить его специальным зумпом, так как одна фильтровая система уже потребует целого кольца объёма.
Фильтр нужно время от времени, примерно раз в год, обслуживать: промывать или менять камни. В противном случае вода станет хуже.

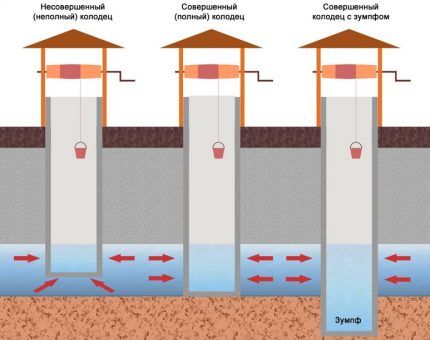

Если колодец нужен только для полива сада и других бытовых нужд, то можно не устанавливать фильтр. зумпфХорошо видно внешний вид на следующем рисунке.
Этап №5 — глиняный замок и опалубка

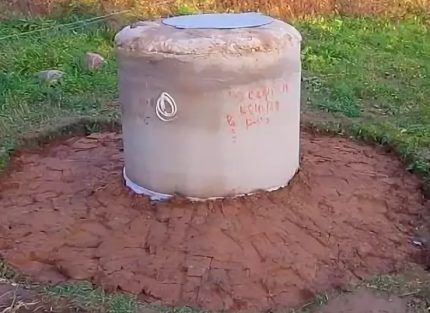

На последнем этапе работы по периметру колодца — на расстоянии 3-5 метров от колец шахты — поднимают верхний пласт земли и заполняют его глиной. Впоследствии этот слой засыпят песком и гравием, и он будет называться… глиняным замкомНад песчано-гравийным основанием рекомендуется выполнить бетонную отмосткуРазмер может быть не таким большим, как у замка, но не меньше двух-трёх метров.
Работы проводятся таким образом, чтобы верхний край песчано-гравийной подушки (песок 15-20 см, гравий 15-20 см) совпадал с поверхностью верхнего слоя дерновой почвы, а опалубка (7-10 см) выступала над ней на 5 см.
Глиняный замок защитит шахту из железобетонных колецДля этого можно изготовить устройства, которые будут отводить лишнюю воду от внешних поверхностей элементов конструкции. Такое действие предотвратит чрезмерную пучинистость и защитит конструкцию от смещений, а также от попадания грязи в колодец.
Опалубка предохраняет глиняный замок от разрушения водой и повышает его прочность. Колос с опалубкой — более привлекательный объект.

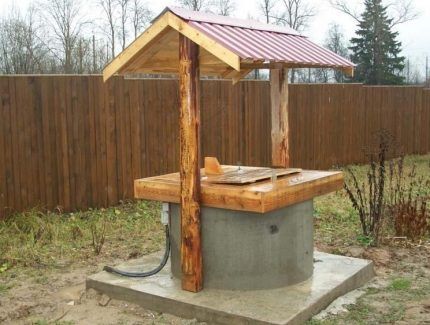

Этап №6 — обустройство верхней части
Опалубку и верхнее кольцо колодца можно защитить от морозов с помощью утепления. Такой прием особенно полезен в районах с суровыми зимами и глубоким промерзанием почвы. В качестве утеплителя пригодится пенополистирол твердых марок, на который кладется обрешетка, а затем штукатурка.
Максимум усилий позволишь превратить верхнюю часть конструкции в настоящее произведение искусства, которое не только разнообразит, но и украсит ваш загородный ландшафт. Чаще всего оголовок облицовывают камнем, но и деревом можно придать ему восхитительный вид.
Чтобы защитить колодец от ветрового мусора, его оголовок необходимо накрыть плотной крышкой. Для увеличения срока службы крышки, а также вертела и всего другого оборудования над оголовком сооружают козырек.
Советы специалистов по обустройству

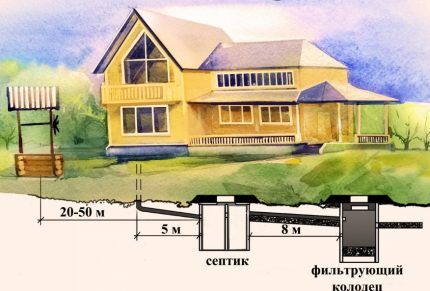

Выбор места для копки колодца на дачеРазрешение на строительство выдаётся при условии соблюдения определённых норм, если возведение ведётся на личном загородном участке.
Его воздвигают по определенным правилам, и вот основные из них:
- Расстояние от источника воды до уличного туалета должно быть не менее 8 метров.
- Если дачная канализация устроена как выгребная яма без дна (септик), а колодец – для питьевой воды, то его шахта должна быть не ближе 50 метров.
- При герметичной выгребной яме или использовании воды только для орошения сада расстояние можно уменьшить до двадцати метров.
- Источник воды нужно размещать подальше от силосных ям, минимум на 8 метров.
Чем дальше расположена колодезная шахта от объектов, способных загрязнить подземные воды, тем лучше.
Совет №1 — время для проведения работ
Лучше начинать работы, когда уровень зеркала водоносного горизонта минимален.
Водные горизонты в эти периоды не получают пополнения: летом мало дождей, а поздней осенью и зимой промерзающий слой препятствует проникновению воды в землю.
Можно копать колодецДаже при стандартных условиях на заключительном этапе возможно недостаточное погружение в водоносную толщу.
Чтобы соорудить фильтр длиной не менее 60 см в колодце глубиной не менее 80 см, необходимо заглубляться ниже верхнего уровня грунтовых вод примерно на полтора метра. Это проще выполнить при периодическом режиме подземных вод с небольшой скоростью.
Если вы рассчитываете на качественный насос, способный перемещать жидкость с песком, проблем не будет. В любом случае предстоит поработать в жидкости. Лучше всего делать это в тёплое время года.
Совет №2 — поиск грунтовых вод
Многие видели, как специалисты в поисках воды проходят участок с двумя рамками. Там, где рамки пересекаются, по их мнению, водоносный слой находится близко к поверхности.
Хотелось бы отметить, что любой истинный гидрогеолог подтвердит:
- Вода присутствует повсеместно, за исключением ситуаций, когда вы проживаете на склоне горы. При относительно ровной местности уровень грунтовых вод обычно располагается на одинаковой глубине от поверхности земли. На холмистом участке целесообразнее пробурить скважину в пониженной точке. Это может позволить сократить расходы на 1-2, а то и 3 кольца водозабора в зависимости от рельефа участка.
- Поиски по рамкам неэффективны, ведь учеными эффективность этого метода не подтверждена. Если вы наймете специалиста, практикующего этот метод, знайте: вероятно, он обманывает вас. Доказать это невозможно. Как уже говорилось, вода везде. Он спишет ошибку на пару колец вниз или вверх на особенности метода, о чём предупредит заранее.
- Чтобы узнать глубину залегания воды, можно спросить у соседей с колодцами или обратиться к геологам, буровикам и метеорологам. У них есть инженерно-геологические карты, по которым они определят глубину залегания грунтовых вод.
Определившись с местом, отправляемся за кольцами и нужным инструментом, а также оборудованием, если оно отсутствует на вашем садоводческом участке.
Совет №3 — выбор колец
Всё зависит от диаметра вашей шахты. Для широкого колодца кольца можно взять пошире. Конечно, его дольше копать, но зато удобнее как рыть, так и пользоваться. Можно как следует развернуться, лопату с черенком подлиннее использовать и т. д.
Если подходит компактная конструкция, достаточно колец маленького размера. Для знакомства с работой лучше прямо на производстве заглянуть в одно из колец и проверить возможности маневра. Выбирайте то, где вам комфортнее работать.

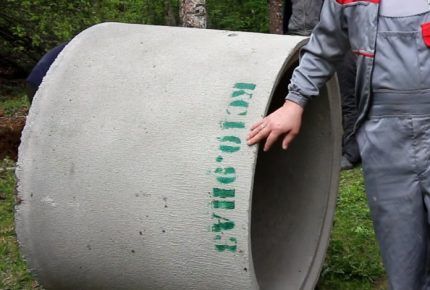

Для дачного колодца лучше всего подходят трубы КС 10.9 пазогребневые, соответствующие стандарту ГОСТ 8020-90. Монтаж шахты из них — простая и приятная задача.
Совет №4 — что делать с плывуном?
Плывун – это слой пылеватого глинистого песка, пропитанного водой. По виду он напоминает грязную жижу, извлечь из него воду очень сложно: возможно только после длительного отстаивания. При этом ее будет совсем немного, поэтому добывать воду из плывуна нецелесообразно.
Наличие плывуна в разрезе – редкое геологическое явление. Встречается оно лишь в ледниковых отложениях, например, в Ленинградской области. Если обнаружится плывун, следует углубиться ниже этого пласта. Только так можно обеспечить постоянное и быстрое наполнение шахты водой.
Очистка плывуна – длительный и тяжелый процесс. Ноги постоянно погружаются в наносный материал, а накапливающаяся вода и жижа усложняют выполнение работ. Однако для того чтобы колодцы были обильными, нужно пройти через это.
Совет №5 — не затягивать с работами
Необходимо быстро выполнить работы по устройству колодца на участке. Промедление с выполнением работ по открытой методике может привести к обрушению стенок котлована.
Если при открытом методе решить проблему можно очисткой ямы и засыпкой обвалившихся краёв после установки колец в шахту, то во втором случае может потребоваться применение лебедки.
После окончания разработки колодца и засыпки дна фильтрующим материалом, необходимо откачать из него первоначальный объем воды. После этого следует обязательно . пробу воды на анализДля определения целевого назначения воды – технического или питьевого – необходимо провести лабораторные испытания.
Выводы и полезное видео по теме
Желающим получить более подробные и альтернативные советы от эксперта предлагаем посмотреть данное видео.
Строительство колодца – процесс утомительный, но не особенно сложный. Не всегда необходимо глубоко рыть землю, достигая десятиметровой глубины.
Чаще всего залегает водоносный пласт на глубине от четырех до семи метров. Выкопать такую шахту двумя рабочим по очереди вполне реально за два дня. Главное, желание и инструмент!
Рассказывайте о том, как своими руками копали и обустраивали колодец на дачном участке. Поделитесь технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте комментарии, размещайте фото и задавайте вопросы в блоке ниже.
