Установка адаптера для скважины своими силами: выгодный способ вместо кессона

Просмотров: 41

Для бесперебойной работы автономного водоснабжения зимой необходимо защищать коммуникации от обледенения.
Можно решить эту задачу, опустив систему ниже уровня промерзания грунта и подключив трубу от скважинного насоса через адаптер.

Этот текст объяснит устройство, преимущества перед кессоном. Узнаете, как установить адаптер для скважины своими силами, подключить к трубам на нужной глубине. С нашими советами установка пройдёт легко.

Обустройство скважины с применением адаптера

Установка скважинного адаптера является самым экономичным способом водоотведения, не нуждающимся в утеплении труб во время заложения ниже глубины промерзания почвы.

Правильно смонтированные приямок и кессон позволяют защитить трубы от промерзания без дополнительных мер предосторожности. Такая конструкция обеспечивает доступ для ремонта ствола скважины и насоса.

Конструктивные особенности устройства

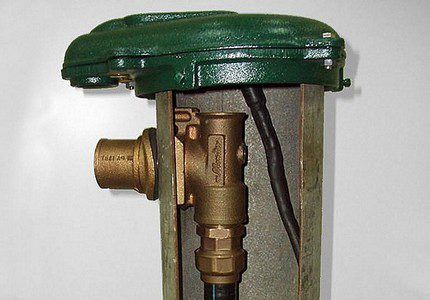

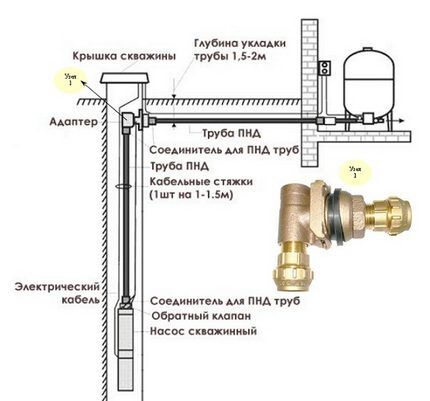

Скважинный адаптер — это устройство, обеспечивающее герметичное подключение труб для подачи воды к обсадной колонне при строительстве водопровода, не замерзающего зимой. Адаптер представляет собой угловое соединение.

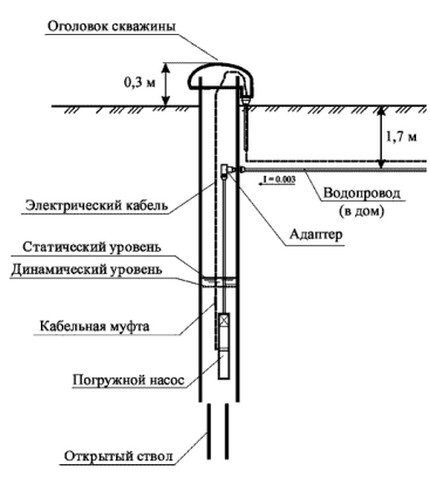

Адаптер функционирует по принципу перенаправления воды из шахты скважины в трубопровод, идущий к дому, располагающийся ниже глубины промерзания почвы.

Несмотря на простоту конструкции, использование скважинных адаптеров для оснащения скважин имеет свои особенности, которые влияют на срок службы гидротехнического объекта.

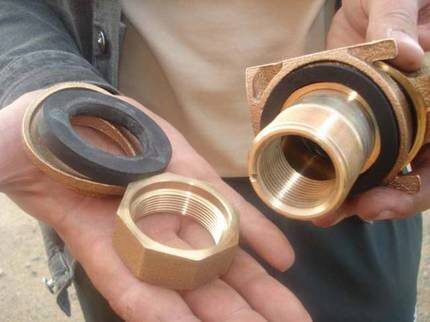

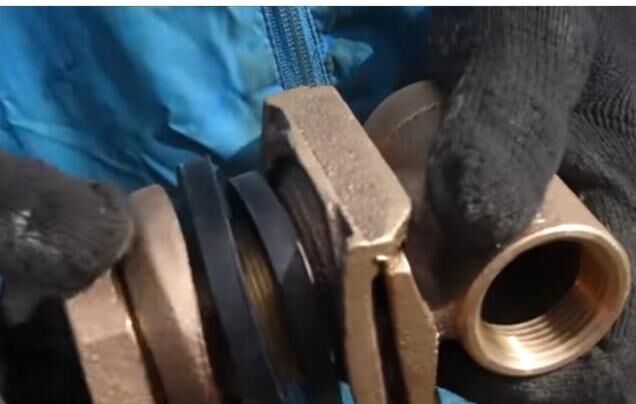

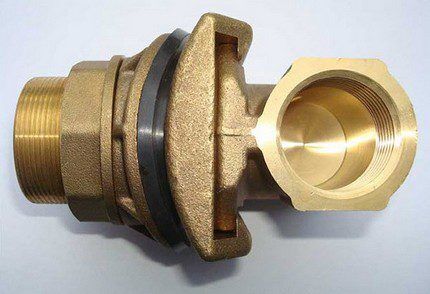

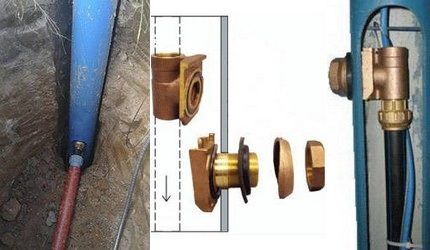

Адаптер состоит из внешней и внутренней частей.

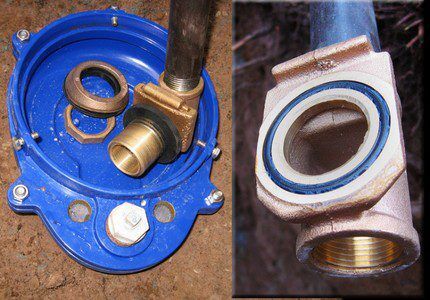

Внутренняя проточная часть

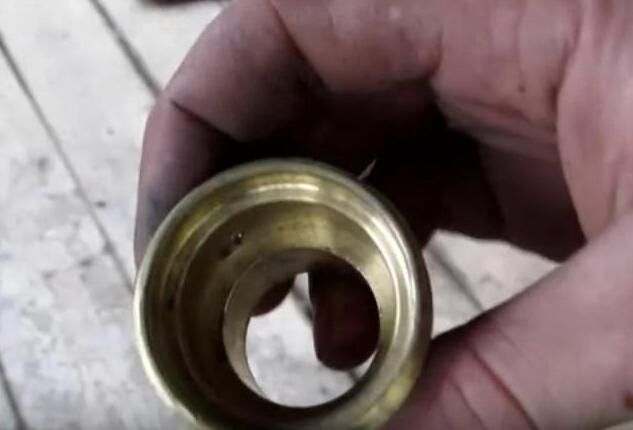

Эта деталь внешне похожа на тройник. Одна сторона у неё закрытая и имеет техническую резьбу для соединения двух частей адаптера. Другая часть крепится к трубе, ведущей к глубинному насосу. Центральное ответвление напоминает вторую половинку соединения «ласточкин хвост».

На обратной стороне держателя есть кольцевая выемка для резиновой прокладки и выступы для зажатия клина противоположной детали.

Монтаж выполняют в отверстие обсадной трубы, закрепляя накидной гайкой с герметизирующим кольцом.

Резиновые уплотнители обеспечивают герметизацию скважины от проникновения грунтовых вод. Первый уплотнитель устанавливают на внутренней стороне плоскости держателя, а второй – между наружной стенкой и накидной гайкой.

Наружная ответная часть

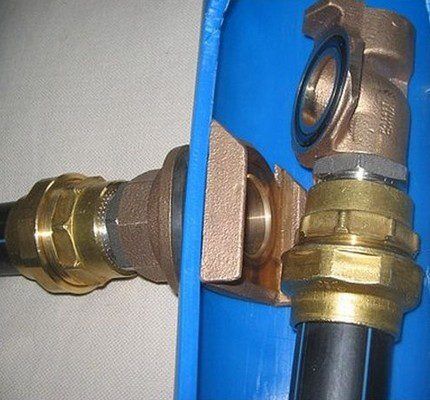

Компактный резьбовой патрубок подключается к ПНД трубе и выкидному патрубку насоса. С основной частью соединяется посредством штанги, продеваемой в клиновые салазки. Салазки снабжены кольцевой проточкой и двумя штуцерами с внутренней резьбой.

Главная особенность устройства — прочная связь внешних и внутренних деталей, названная «ласточкиным хвостом».

Благодаря этому конструкции стыкуются вертикальный и горизонтальный участки водопровода, обеспечивая герметичность. Затем выход производится за пределы через обсадную колонну.

Ниппель, выступающий промежуточным звеном и объединенный с держателем, служит для соединения водопровода с насосом.

Достоинства и недостатки «адаптерной» технологии

Установка скважины при помощи адаптера — перспективное решение. установке кессонаПричина этого — целый набор весомых преимуществ, присущих скважинному адаптеру.

  • Доступная стоимостьАдаптер стоит значительно дешевле кессона, что делает его доступным для широкого круга покупателей.
  • Простота монтажа.Для выполнения работ не требуется сварочное оборудование и навыки сварщика. земляные работы выполняются минимально — лишь вдоль ветки водопровода. Установка скважинного адаптера доступна даже для неопытного мастера.
  • Высокая герметичность системыЗвенья адаптера плотно соединяются между собой. Уплотнительное кольцо выдерживает давление до 7-8 атмосфер. Проточная часть устройства разбирается внутри обсадной трубы, поэтому в случае утечки устройство продолжит работать.
  • Большая несущая способность.Адаптер способен выдержать подключенные коммуникации и погружной насос, общая масса которых составляет от 200 до 800 кг, благодаря толщине стенок устройства и материалу его изготовления.
  • Эстетические качестваСкважина с установленным адаптером почти незаметна благодаря скрытому монтажу.

Благодаря отличной герметичности устройство пригодно для использования при строительстве систем на участках с весенним паводком и рядом с подземными коммуникациями.

Установка адаптера подходит, если пользоваться скважиной нечасто, а гидротехническое сооружение может замерзнуть на длительное время.

Как и любое устройство, весьма полезное приспособление имеет недостатки. При установке скважинного адаптера невозможно обеспечить быстрый доступ для проведения ремонтных или профилактических работ.

Обеспечить герметичность соединений частей скважинного адаптера возможно только после профилактической обработки уплотнителей снаружи и изнутри, а также своевременного их замены.

Например, наружная прокладка, соприкасающаяся с землёй, изнашивается за 2-3 года. Такие работы требуют копания котлована, что бывает затруднительно.

Установка адаптера уменьшает число мест для подсоединения к системе водоснабжения из других источников, например, для орошения огорода.

Латунь и другие металлические сплавы, применяемые для изготовления недорогих переходников, при работе подвергаются окислению. Это приводит к заеданию соединительных элементов, затрудняя извлечение насоса.

Специалисты рекомендуют покупать адаптеры из бронзы, нержавеющей стали и специальных пищевых сплавов. Такие долговечные металлы не подвержены коррозии и прослужит от двадцати до пятидесяти лет.

В европейских странах сегодня применяются только адаптеры из пищевых сплавов, таких как DZR или Sanitary Brass. Российские ГОСТы допускают использование нержавеющих, бронзовых и латунных устройств, так как площадь соприкосновения их элементов с водой очень мала.

Соединение адаптера с водоотводящей трубой и шлангом насоса представляет собой потенциальную слабое звено.

Неоднородные материалы, используемые для изготовления элементов соединения, могут стать причиной потенциальной разгерметизации конструкции.

Элементы стыков в системе по-разному отвечают на температуру и влагу, а срок службы их разный. Специалисты рекомендуют трубу от скважины до дома делать из нержавеющей стали.

Инструктаж по оснащению скважины адаптером

Установить скважинный адаптер на обсадную трубуВвод возможен как в новое гидротехническое сооружение, так и в существующее.

Адаптер для крепления к стене обсадной трубы размещается в ней на определенной глубине, поэтому сечение трубы должно быть шире диаметра насоса на 20-25 мм.

Шаг #1 — подготовка необходимых материалов

Для выполнения работ пригодится комплект инструментов.

  • штыковая лопата;
  • разводной ключ;
  • металлические колышки;
  • биметаллическая корончатая фреза.

Перед зарытием в землю нужно обработать места врезки нейтральной водоотталкивающей смазкой.

При подборе смазки обратите внимание на её состав, чтобы компоненты герметика не взаимодействовали с резиной и во время работы не повреждали её.

Из материалов следует также подготовить:

  • адаптер;
  • съемник;
  • ФУМ ленту;
  • силиконовый герметик;
  • соединительные фитинги.

Съемник — это стальная монтажная труба нужного диаметра с резьбой на конце. Его используют для монтажа и демонтажа адаптера при ремонте.

Перед установкой адаптер нужно подготовить: удалить заводскую смазку и обработать силиконовым герметиком уплотнительное кольцо.

Шаг #2 — проведение земляных работ

Лучше всего выполнять земляные работы в межсезонье. В это время влажный и прохладный грунт не так склонен к обвалу. При выполнении работ в засушливые месяцы позаботьтесь о укреплении стенок шурфа, используя доски и листы ДСП.

Можно совмещать бурение шурфов с рытью траншей для прокладки водопровода от адаптера до локальной системы водоснабжения внутри дома.

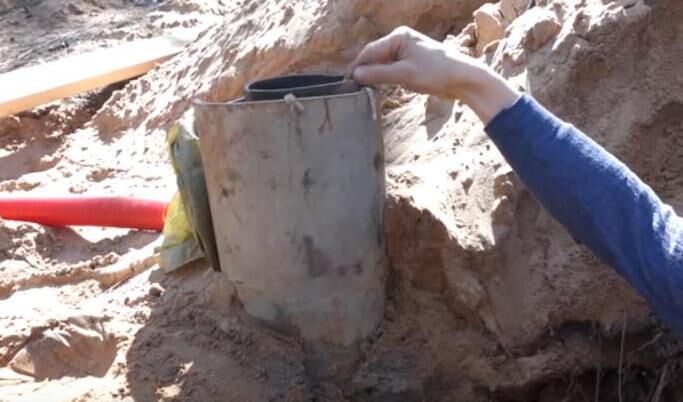

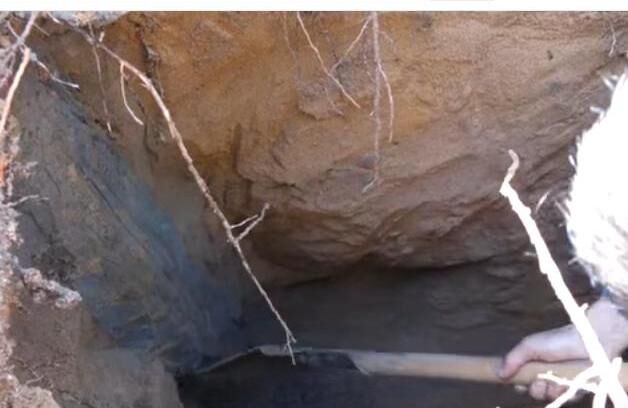

Чтобы получить доступ к месту монтажа, сначала откапывают обсадную трубу. Глубина шурфа должна быть больше отметки уровня промерзания на 20-40 сантиметров. Для средних широт это значение равно 1,5-2 метрам.

Ширина выборки должна составлять как минимум 160 мм. Это упростит процесс монтажа устройства.

Чтобы скважина оставалась незаметной для посторонних и защищена от ветра и снега, обсадную трубу срезают на уровне земли.

Шаг #3 — установка основной части

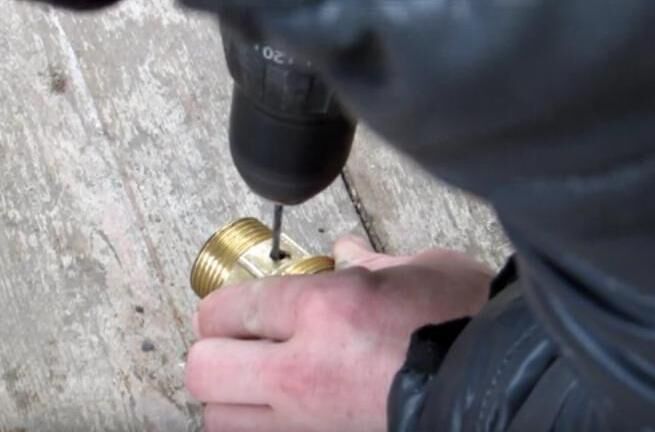

Держатель и клин устанавливают отдельно. Перед установкой основного элемента адаптера необходимо просверлить отверстие для него в стенке обсадной трубы на глубине укладки водопровода.

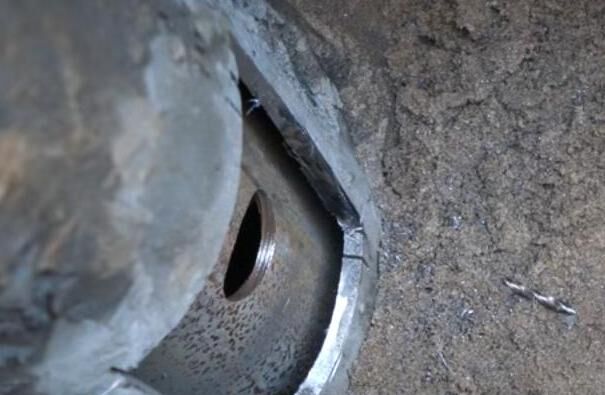

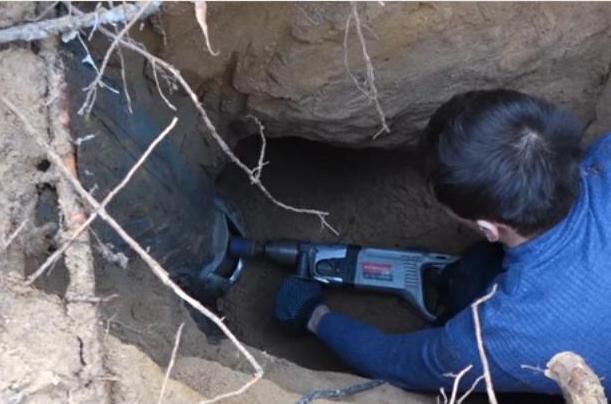

Данную операцию можно выполнить при помощи короны, имеющей биметаллическую корончатую фрезу, размер которой совпадает с габаритами устройства.

  • для 1ʺ — отверстия d 4,4 см;
  • для 1ʺ1/4 — отверстия d 5,4 см;
  • для 2ʺ — отверстия d 7,3 см.

Не нужно опасаться загрязнения скважины металлическими стружками.

Чтобы повысить герметичность конструкции, резьбовые соединения нужно прокладывать ФУМ-лентой или другим подходящим материалом.

Монтаж конструкции выполняют при помощи стальной монтажной трубы с резьбой. Длина рассчитывается по замерному лоту, опущенному в скважину. Затем отрезают лишнюю часть трубы, чтобы она была на одном уровне с горловиной обрезанной обсадной колонны.

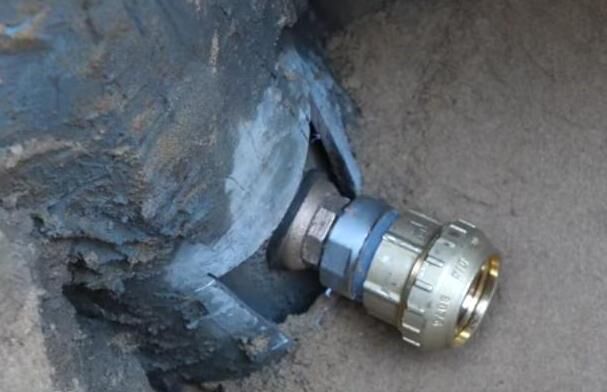

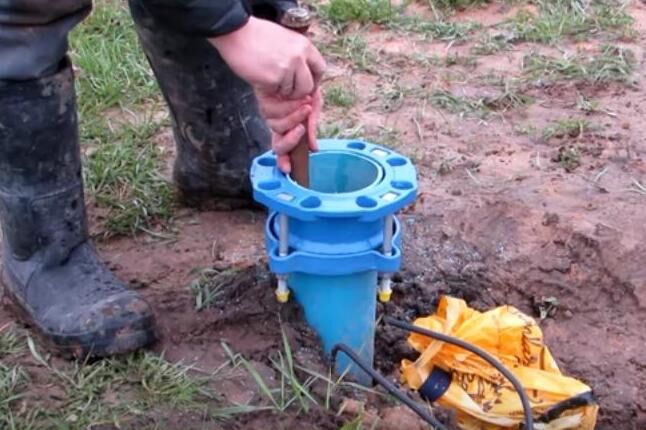

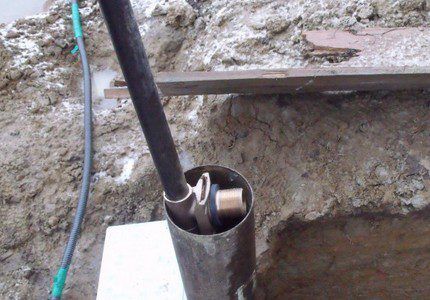

Основную часть устройства поместили в полость трубы, затем аккуратно провели ее в отверстие и закрепили обжимным кольцом, которое входит в комплект. Соединительную гайку затянули разводным ключом.

С помощью резьбы устанавливают монтажную трубу в адаптер: сначала её закручивают в отверстие устройства, а затем извлекают.

После завершения монтажа стальную трубу обычно поднимают на поверхность. Некоторые специалисты советуют оставить отрезок трубы внутри устройства. Главным доводом выступает возможность предотвращения повреждения резьбовых соединений из-за вибрации погружного насоса.

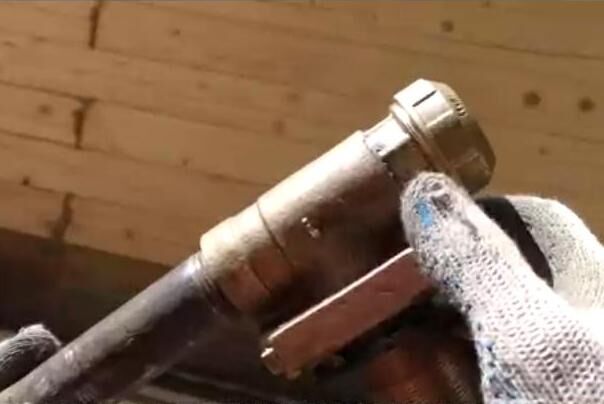

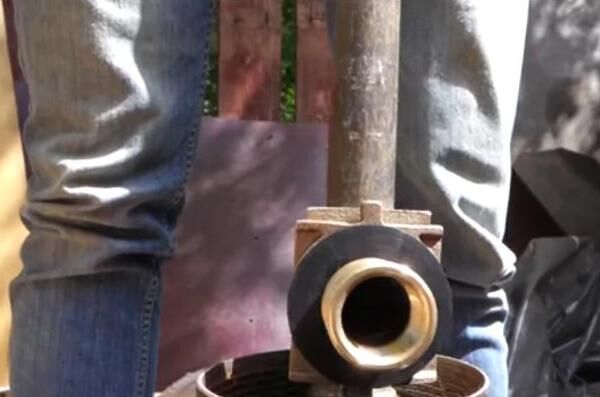

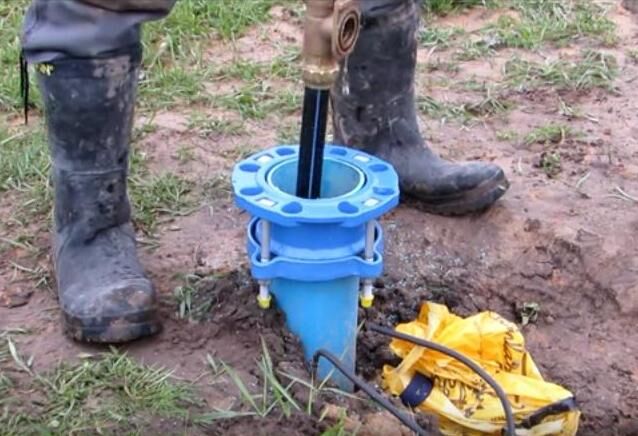

Для установки внутреннего блока адаптера внутрь обсадной трубы требуется специальный монтажный ключ с резьбовым концом.
Адаптер, тщательно завинченный, опускаем в обсадную трубу, стремясь совместить резьбовую часть с заранее сделанным отверстием.
Вставлять адаптер резьбой в отверстие удобнее при наличии помощника, регулирующего его положение.
Установка адаптера завершается соединением внутренней и внешней частей с помощью гаек.

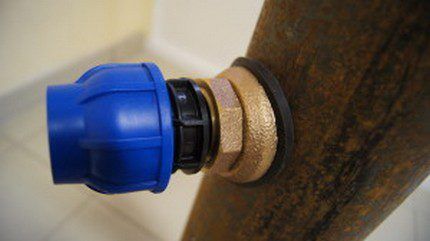

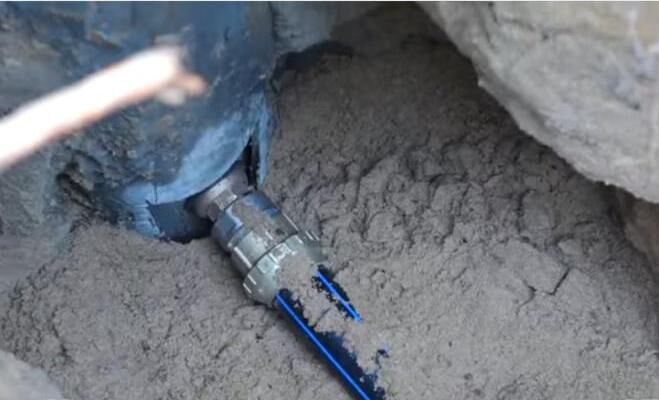

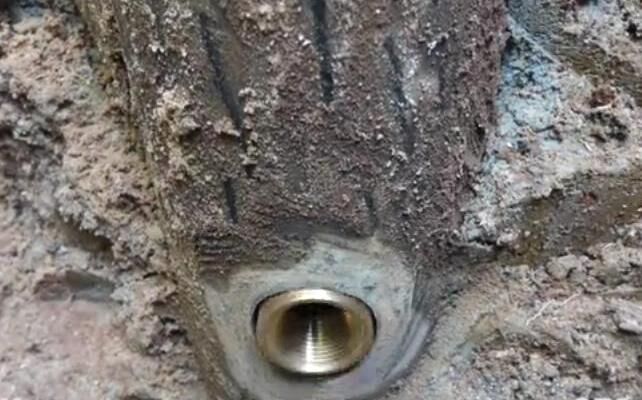

К наружной части адаптера с резьбовым соединением крепят отвод водопроводной трубы. Для прочного соединения используют ФУМ-ленту или другой уплотнительный материал.

Шаг #4 — монтаж ответной части

К шлангу насоса присоединяется эта часть адаптера. Погружение скважинного насосаРаботу легче выполнять сообща: один опускает оснащение, другой удерживает и разглаживает шланги. Когда насос достигнет нужной глубины, нужно лишь соединить и защелкнуть две части переходника.

Сборку «ласточкиного хвоста» следует выполнить жестко. Для предотвращения поломки собранного адаптера от чрезмерного давления не рекомендуется ударять фиксирующие и выступающие его части.

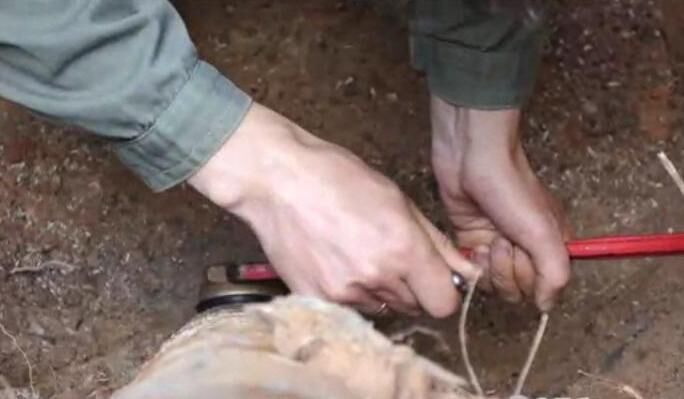

На последнем этапе осторожно выведут наружу страховочный трос и зафиксируют его так, чтобы снять часть нагрузки с насоса и снизить риск механического повреждения. Для этого трос выводят к оголовку скважины и надежно крепят с помощью металлических кольев.

Способ монтажа адаптера в трубе, находящейся внутри кондуктора:

Перед установкой убедитесь, что металлические и резиновые элементы адаптера качественные и не повреждены.
Обсадная труба помещена внутри кондуктора, трубы большей длины, поэтому в кондукторе тоже нужно сделать отверстие.

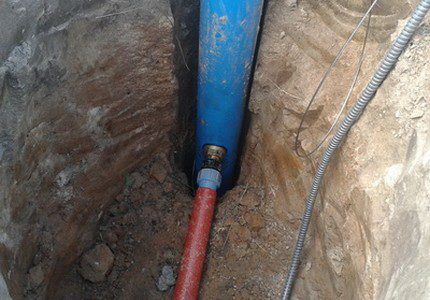

Для доступа к трубе потребуется вырыть траншею глубиной полтора — два метра.

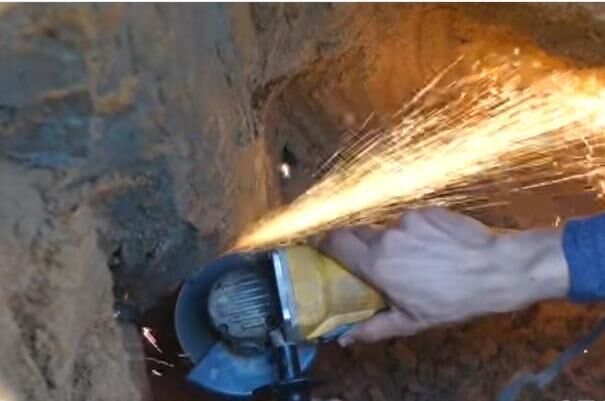

Сперва при помощи циркулярной пилы формируем прямоугольное окно в шаблоне.
Далее берём дрель со сверлом по металлу, подходящим по диаметру адаптера, и через окно кондуктора высверливаем отверстие в обсадной трубе.
Монтаж адаптера можно начать: готово квадратное окно в кондукторе и отверстие под адаптер диаметром 44 мм.
На подготовленное место устанавливают адаптер и крепко завинчивают, помня о применении уплотнителей.

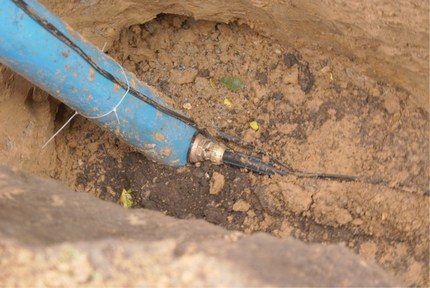

С помощью резьбы крепим шланг (трубу), после чего проводим обратный процесс засыпки грунтом.

Подключите кабель насоса к сети, а затем проверьте работу устройства. Тестирование важно провести тщательно.

Установка покажет все погрешности, которые могли возникнуть при сборке. Исправив недостатки на этапе тестового запуска, вы сбережете себя от серьезных проблем в будущем.

Общие рекомендации по монтажу устройства

Ввиду ожидаемых вибраций, неизбежных во время использования адаптера, а также значительного веса устанавливаемого оборудования, при обустройстве скважиныСпециалисты рекомендуют использовать стальные обсадные колонны.

При недостатке средств адаптер возможно установить на ПВХ трубу, однако данный вариант прослужит не так долго.

Для облегчения процесса монтажа адаптера погружной насосРекомендуется предварительно объединить страховочный трос, кабель и шланг в одну структуру.

Сборка предпочтительна на ровной поверхности в отдельном чистом помещении. Скрепленные муфтами и свернутые в бухту шланги и кабели перенести к оголовку скважины. Такой метод минимизирует риск попадания грязи в полость гидротехнического устройства.

Для извлечения адаптера из трубы при необходимости пригодится сделанное своими руками устройство.

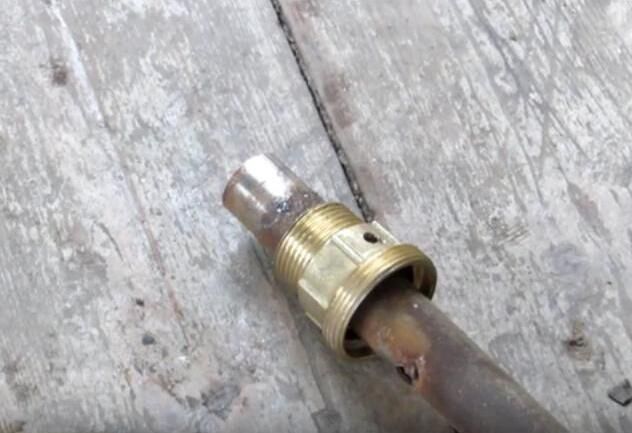

Для извлечения адаптера из скважины необходим переходник с резьбой.
В роли держателя годится металлический карниз для портьер соответствующего диаметра.

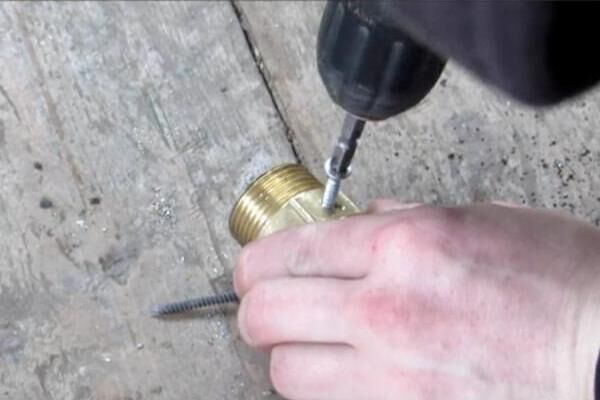

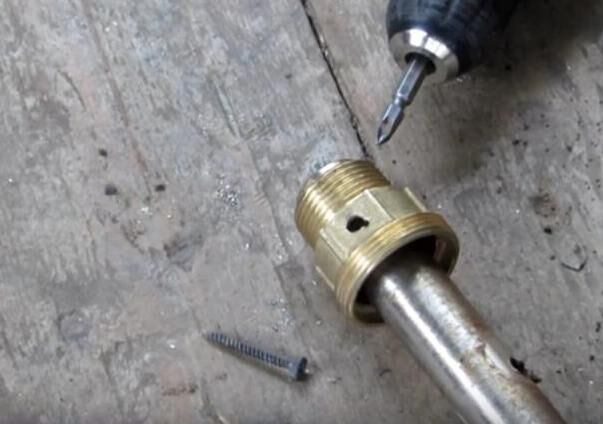

Для работы понадобится лишь дрель со сверлами для металла и пара саморезов.
Два отверстия просверливаем сначала в переходнике, напротив друг друга, потом надеваем его на трубу – и сверлим стенки трубы.
Для предотвращения соскальзывания переходника с держателя при снятии адаптера его следует зафиксировать с обеих сторон саморезами.

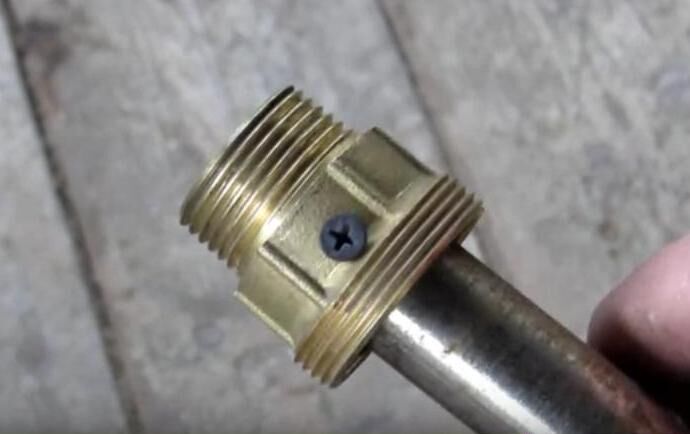

Металлическая гильза с резьбой надежно крепится к трубе благодаря плотно закрученным саморезам.
Опускаем устройство в скважину, устанавливаем его в отверстие с резьбой адаптера и завинчиваем до надежного соединения.
С большим трудом, но осторожно вытаскиваем изо всех сил максимально затянутую трубу вместе с адаптером из скважины.

При выборе погружного насоса нужно учитывать не только характеристики обсадной колонны, но и размеры адаптера. Точный расчёт обеспечит беспрепятственное перемещение насоса в трубе, исключая задевание и повреждение его деталей.

Выводы и полезное видео по теме

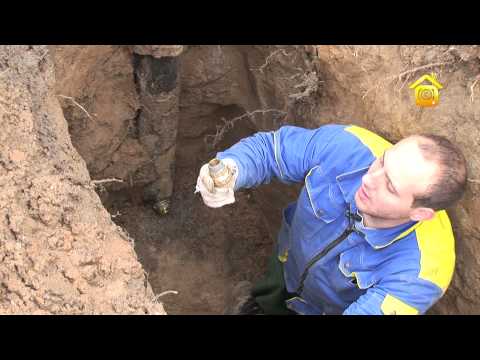

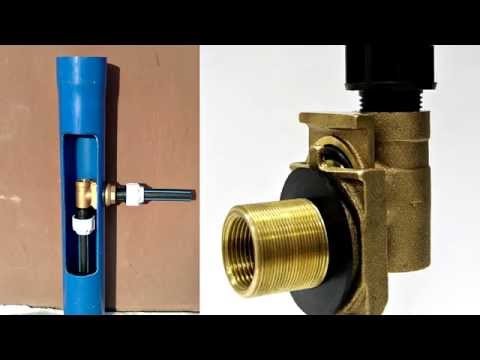

Видео №1. Скважинный адаптер или кессон: что предпочтительнее?

Видео #2 демонстрирует процесс установки устройства.

Установка адаптера для скважины – хороший вариант вместо кессона при обустройстве скважин глубиной до 50 метров. Гидротехнические сооружения этого типа служат в среднем 15-20 лет.

Дополнительные затраты на устройство бессмысленны.
Правильно смонтированное устройство из качественного материала позволит не беспокоиться о работоспособности скважины с адаптером на протяжении всего срока службы.

Расскажите о том, как обустраивали скважину без кессона с помощью адаптера.
Возможно, вы сможете поделиться техническими деталями, не упомянутыми в статье.
Добавьте комментарии ниже, задавайте вопросы, обсуждайте тему и размещайте фотографии.
