Неисправности в системе водопровода – частая причина подтёков. В подобной ситуации оказаться одновременно и причиной, и жертвой затопления неприятно и влечет за собой материальные убытки.
Своевременная установка системы «анти-потоп» предотвратит катастрофу при повреждении труб или нарушении целостности водяного контура.
Перед установкой датчика протечки воды самостоятельно необходимо изучить устройство механизма и особенности работы различных моделей.
Ознакомим вас с конструкцией и работой устройства. Расскажем, как его собрать. защитной системыПодключение контроллера выполнишь самостоятельно благодаря наглядным фото-инструкциям и тематическим видео-роликам, которые помогут выбрать прибор и осуществить его установку.
Как работает система предотвращения утечек.
Любая стационарная система «антипротечек» функционирует по принципу различия в электропроводности воды и воздуха. В основе каждого датчика лежит обычная пара электродов.
Попадание воды вызывает уменьшение сопротивления и замыкание электрической цепи. Контроллер получает информацию о замыкании, расшифровывает импульс и обрабатывает данные.

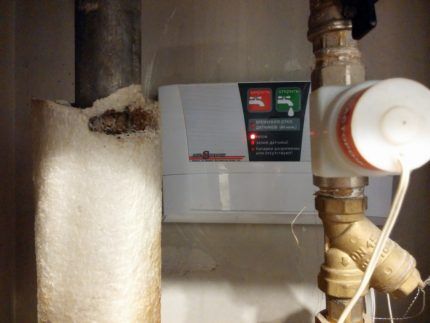

Вслед за этим контроллер отдает команду на закрытие. электромагнитного клапанаРасположенный на стойке, непосредственно на вводе.
Входной кран останется закрытым до момента выявления и устранения причины протечки. После выполнения несложных действий с контроллером система заработает снова.
Работая независимо, стационарная система нуждается в участии лишь при выявлении утечек и устранении поломок.
Классификация систем защиты от протечек
Системы предотвращения утечек информации можно разделить на группы по главным характеристикам.
- По количеству кранов с электроприводом в комплекте.
- По способу информирования о протечке.
- По принципу передачи данных от датчиков к контроллеру.
В комплекте обычно предусматривается не менее двух электроприводных кранов, так как требуется установить их на стояках холодной и горячей воды. В системе, возможно, предусмотрено больше кранов.
Типы моделей по способу оповещения
О протечке можно оповестить следующими способами:
- индикация на дисплее контроллера;
- Отображение информации на экране с звуковыми предупреждениями.
- Сигнализация с шумом, индикация и сообщение.
Сообщение можно отправить, если в системе установлен GSM-передатчик. Тогда на заранее заданный телефонный номер будет направлено SMS-сообщение.
Ввод номера телефона осуществляется с помощью пульта управления. При подключении системы к сети интернет возможна отправка сообщений по GPRS-соединению.
Информация на панели управления различается в зависимости от модели. Чаще всего показываются данные о протечках, работе датчиков, заряде аккумуляторных батарей.
Проводные и беспроводные датчики
Датчики утечки воды могут отправлять сигналы на контроллер по проводам или радиосвязи. В зависимости от этого различают проводные и беспроводные системы защиты от затопления.
В проводных системахДатчику поступает напряжение до 5 Вольт. При сухой поверхности ток отсутствует из-за высокого сопротивления контактов. Влажность уменьшает сопротивление, вследствие чего увеличивается ток.
Чтобы избежать неверных срабатываний, установите минимальный порог тока, после которого контроллер закроет электромагнитные клапаны.
Образование пара или разбрызгивания воды уменьшает сопротивление между контактами, но величина сопротивления всё ещё остаётся значительной и не достигает минимума, который наблюдается при протечке.
Внутри каждого беспроводного датчикаСхема сравнения тока реагирует, когда сопротивление контакта достигает установленного значения. Передатчик постоянно контролирует сопротивление контакта и при затоплении моментально передает сигнал тревоги на приемник по радиоканалу. Приемник и передатчик работают на одной частоте.
Передатчик передает сигнал таким образом, чтобы исключить ложные срабатывания от электромагнитных помех.
Каждый производитель использует свои методы модуляции. Из-за этого беспроводные датчики контроля утечки воды не совместимы с другими системами контроля протечек.
Типовая комплектация защитной системы
Потребителям больше всего нравятся системы сигнализации о протечках, которые действуют по одному алгоритму.
- Нептун;
- Аквасторож;
- Gidrolock.
В представленных системах применяются шаровые краныУкомплектованы электромагнитным или электромеханическим клапаном с диаметром ½, ¾ или 1 дюйм. Обеспечивают не только закрытие крана, но и оповещение о протечке.
Системы обнаружения утечек воды можно объединить с… системами «Умный дом».

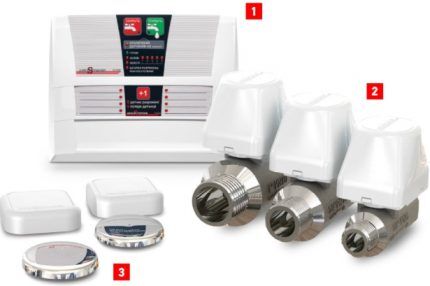

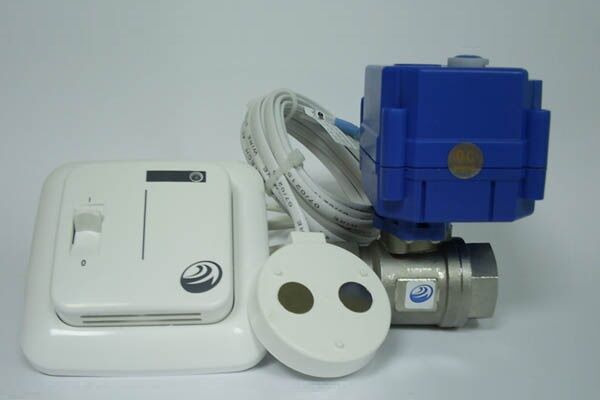

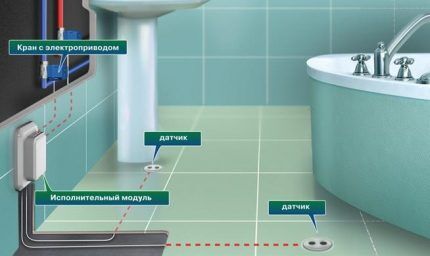

В комплекс защиты от протечки входят:

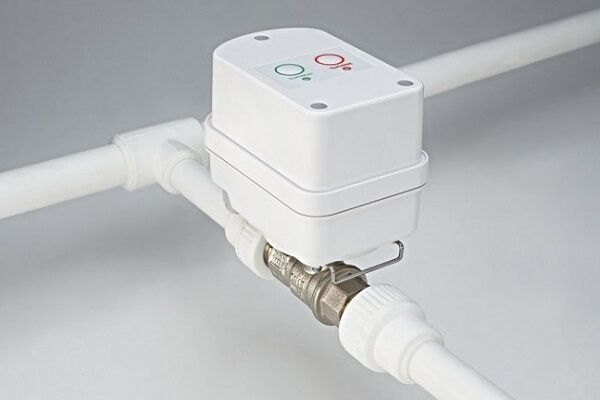

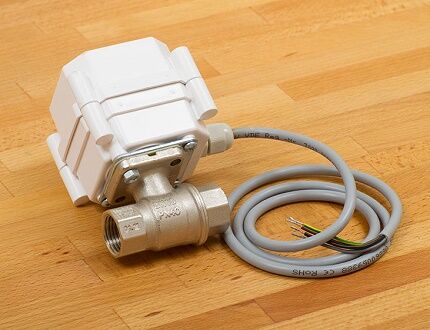

- Шаровые краныОснащённые электроприводом, арматуры предназначены для полной или частичной блокировки контуров водоснабжения или отопления при протечке. Установку производят непосредственно после вводных вентилей.

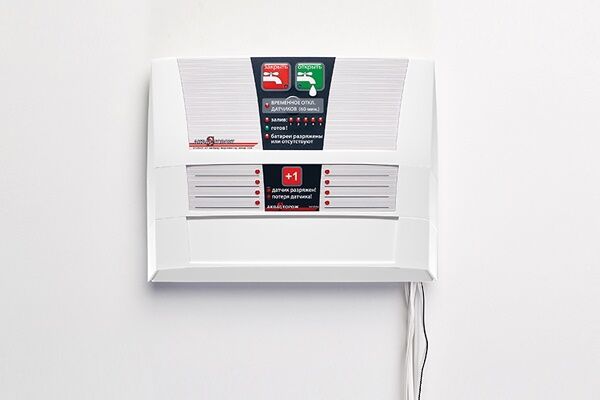

- КонтроллерЭто блок управления, предназначенный для выполнения одной операции: перекрытие крана с электроприводом после обработки сигнала от датчика. Также контроллер оповещает о протечке и обеспечивает питание датчиков. Его можно разместить в любом удобном, но доступном месте.

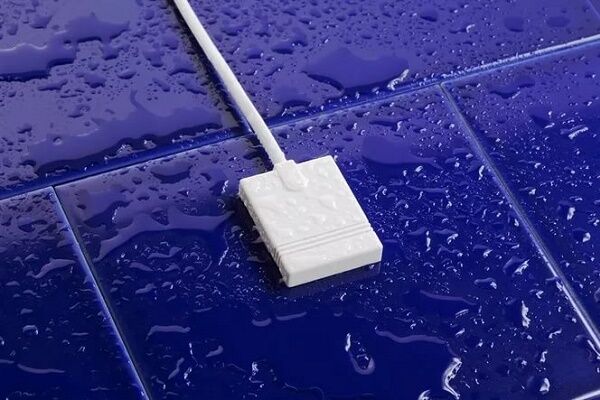

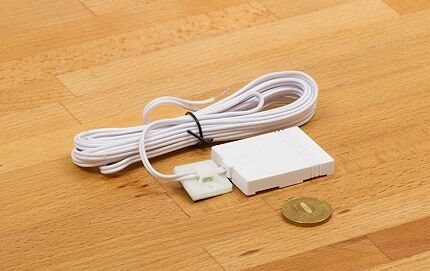

- Датчики протечкиПри возникновении влаги срабатывает сигнал о протечке. Работают исключительно от безопасных источников энергии. Датчики устанавливают в зонах, наиболее подверженных утечкам: под душевыми кабинами и раковинами, за унитазами, возле стиральных машин, на местах подключения гибких шлангов и так далее.
Датчики могут работать независимо, как, например, в системе. Gidrolock, так и энергозависимыми, как в более дешевой защите «Нептун».
В автономных системах водоснабжения вместо крана с электроприводом может работать насос, отключающийся при сигнале датчика о протечке.
Все же целесообразно устанавливать шаровой кран с электроприводом и в таком случае.
Даже при остановке работы насоса подача воды прекратится. скважины или колодцаБез запорного входного шарового крана система не будет полностью защищена от протечек.
Это происходит потому что в поломанную систему может попадать вода. гидроаккумулятораУстановка «управляемого крана» требуется.
Инструкция по монтажу системы защиты от затопления.
Любая современная система защиты от протечек удобна благодаря легкости сборки и скорости монтажа. Купив систему предупреждения потопа, вы получаете набор деталей, которые скрепляются с помощью особых разъемов.

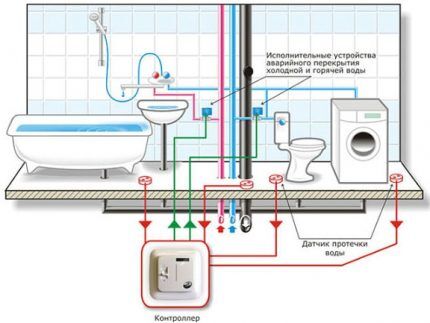

Монтаж системы начинают с создания детальной схемы, где обозначено расположение каждого элемента. После разработки плана проверяют длину проводов, чтобы убедиться, что её достаточно для подключения датчиков и кранов к блоку управления.
Монтаж выполняют по следующей схеме:
- Определение мест для установки контроллеров, кранов и датчиков.
- Прокладка и соединение монтажных проводов.
- Установка шаровых кранов с отсекающими клапанами, управляемыми электромеханическим или электромагнитным приводом.
- Монтаж датчиков протечки.
- Установка блока управления (контроллера).
- Подключение и проверка.
Установка защитных клапанов против утечек часто затруднена процессом их врезки в трубопроводы.

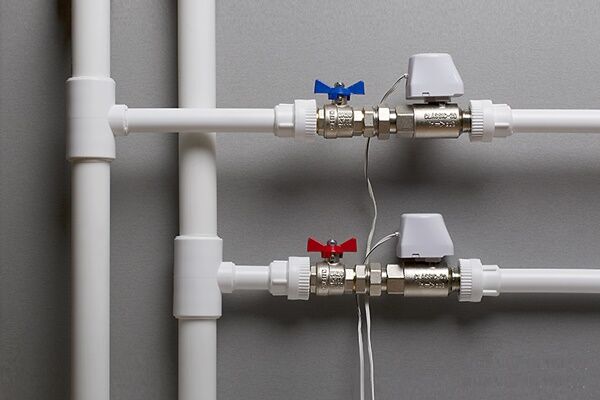

Врезка шарового крана

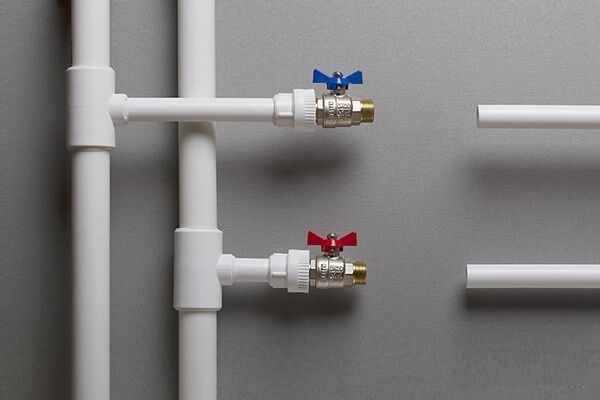

Прежде чем приступить к работе, требуется перекрыть краны на входе стояков холодной и горячей воды. Затем, непосредственно за кранами, необходимо разрезать трубопровод и аккуратно . счетчики горячей и холодной воды — пломбы должны остаться неповрежденными.

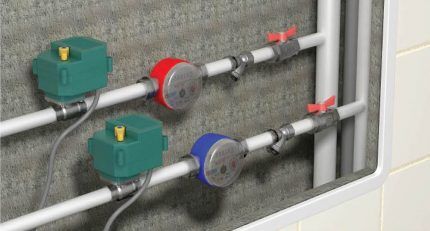

После этого к крану или заранее смонтированному сгону крепят клапан системы. Дальше остаётся… установить счетчикПодключить обратно ранее снятые трубы.
Трудоёмкость работы определяется типом труб, установленных в водопроводе или системе отопления. С металлопластиковыми трубами проще всего: нужно соединить детали и затянуть контргайку.
При использовании для водопровода или системы отопления пропиленовых труб сложную пайку возможно заменить применением специальных разъемных муфт, предназначенных для ремонта.
После монтажа кранов требуется подключить их индивидуальным кабелем к распределительному щиту контроллера, отвечающего за подачу электроэнергии на запорный механизм.

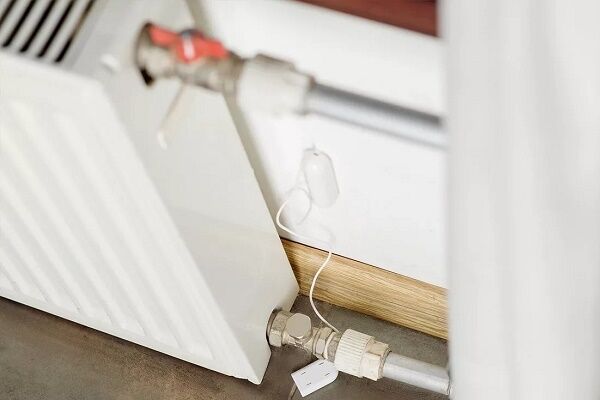

Установка датчиков протечки воды
Установка датчиков утечки воды собственными силами не представляет сложностей. Их необходимо размещать в зонах повышенного риска протечек.
- под душевыми кабинами и ванными;
- за раковинами и умывальниками;
- Рядом с туалетами, стиральными и посудомоечными машинами.
При наклоне пола датчик следует размещать в самой нижней точке.
Существует две схемы расположения датчиков:
- внутренняя;
- напольная.

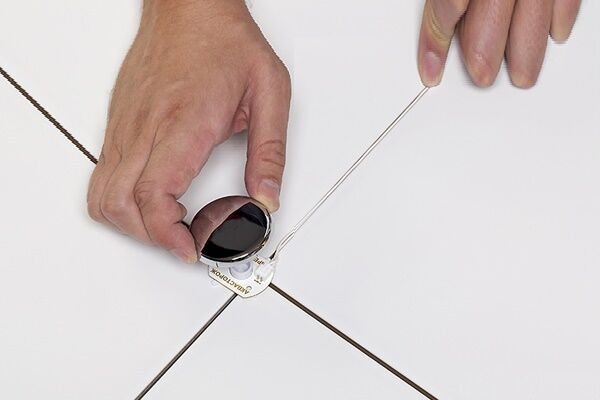

Производители советуют устанавливать датчики внутри помещения, встроенными в плитку или другое напольное покрытие.

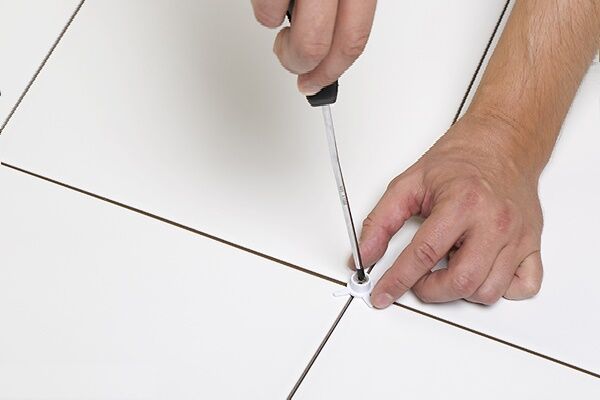

Внутреннее расположениеПластины датчика следует установить снаружи и разместить на 3-4 мм выше пола. Это предотвратит некорректную работу системы при влажной уборке или случайном попадании воды. Провод к датчикам закладывают в водонепроницаемый . гофрированной трубе.

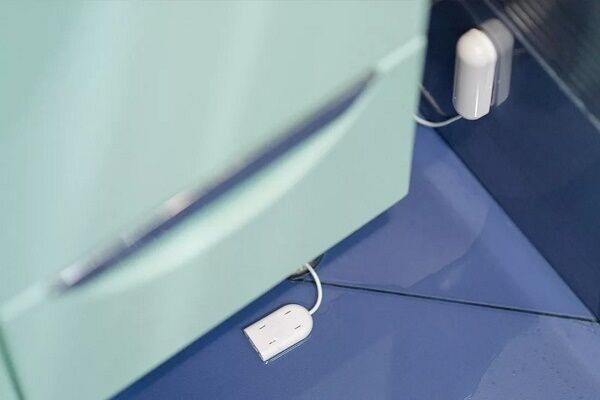

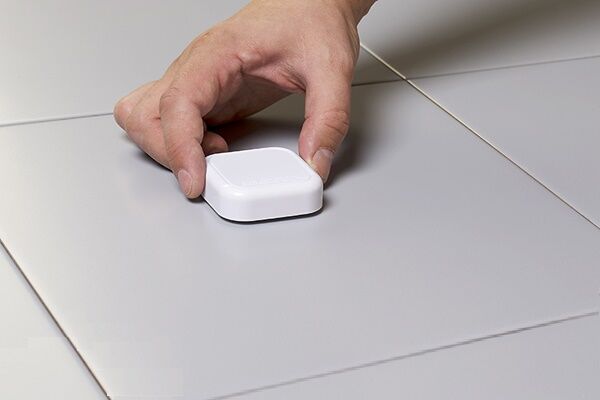

Внешнее расположениеДатчики располагают на полу контактной стороной вниз.
Внешнее размещение устройств используют тогда, когда систему контроля утечек устанавливают после отделочных работ и монтажа сантехнического оборудования.
Установка датчика утечки воды собственными силами будет проще, если в системе предусмотрено использование беспроводных датчиков.
В данном случае отсутствует необходимость беспокоиться о внешнем виде, поскольку нет необходимости штробить стены и пол или прятать провода в плинтусе. Датчик с креплением можно установить на любую поверхность без сложностей.

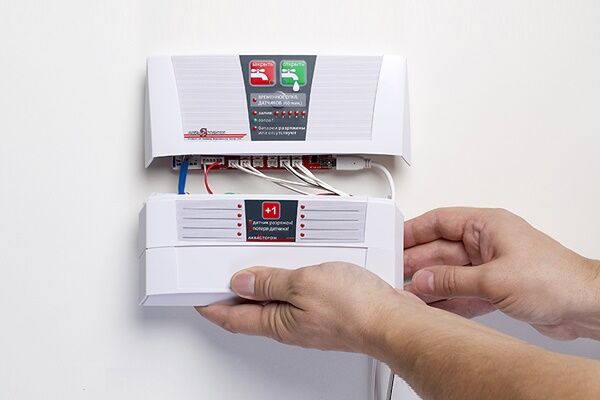

Правила монтажа контроллера

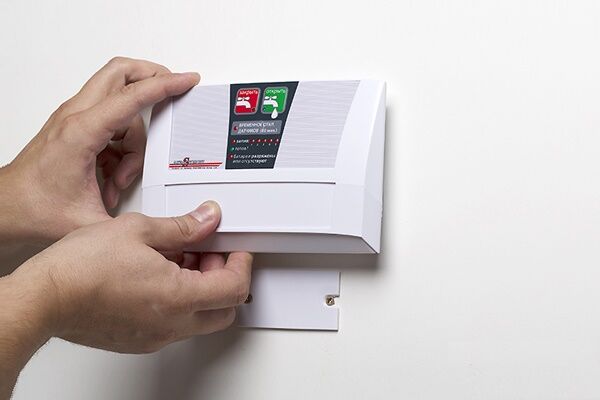

Контроллер следует установить в легкодоступном месте. Желательно разместить его рядом с запорными вентилями, прикрепив к стене на кронштейнах или убрав внутрь ниши.
Питание блока управления подаётся от силового шкафа, так что к контроллеру необходимо подключить фазу и ноль.
После установки контроллера можно подключить его к электросети и подсоединить электроуправляемые клапаны.
Клеммные разъемы, пронумерованные и обозначенные, предназначены для подключения проводов. Инструкция и контроллер указывают, куда подключать каждый провод.
Для завершения сборки систему необходимо подключить к соответствующим разъемам датчики утечки воды. При необходимости продлить стандартную длину проводов. Изготовители гарантируют работоспособность системы даже при удалении датчика от блока управления на 100 метров.
Проверка работы системы
По завершении нажатия кнопки включения контроллер выполнит диагностику и оповестит о готовности к работе зелёным свечением индикатора. Прежде чем доверить сохранность жилища системе, рекомендуется выполнить её диагностику.

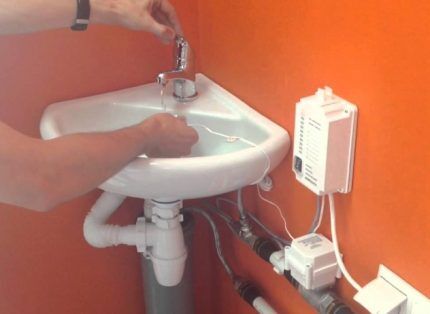

Для этого нужно смочить водой пластину одного из датчиков. При исправной работе системы вас оповестят звуковым сигналом, загорится или начнёт мигать красная лампочка индикатора, и электроклапаны прекратят подачу воды.
Чтобы разблокировать систему, датчик необходимо протереть насухо и вернуть на прежнее место. Отключите питание контроллера и снова подключите его. После проверки системы она готова к работе.
Как выбрать защиту против потопа
Недорогой и дорогой электронный товар по показателям работы практически идентичны, разве что возможны заводские браки в любом устройстве. Производители хвалят свои модели, но это — рекламные уловки.
В системе защиты от протечек с логотипом GidrolockКомплектная поставка включает три датчика, возможность подключения ещё сорока датчиков без установки дополнительного оборудования сохраняется.

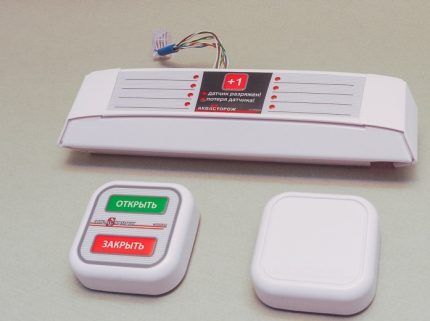

Комплексы защиты АквасторожИзначально устройство оснащено четырьмя датчиками, а возможно подключить ещё десять. При установке дополнительных блоков общее число датчиков может возрасти до 375.
В комплекте системы НептунВ комплекте имеются лишь два датчика, остальные следует приобрести отдельно. Система способна работать с не более чем десятью датчиками утечек при отсутствии дополнительных модулей.
Беспроводные датчики повышают цену системы, поэтому при достаточности проводной версии стоит предпочесть ее. Дополнительные краны тоже увеличивают общую стоимость.
Для эффективной работы достаточно двух шаровых кранов с электромагнитными клапанами, установленных на стояках холодной и горячей воды перед входными вентилями. Система с шестью или восемью кранами обойдется дороже, так как вы никогда не будете ими пользоваться.
При продвижении продукции некоторые производители акцентируют внимание на таком показателе, как рабочее напряжение. Для систем защиты это значение находится в диапазоне от 5 до 12 вольт.
Ток в проводах датчиков абсолютно безопасен, а ток в проводах крана, хотя и достигает 1 ампер, действует лишь несколько секунд, поэтому различие рабочих напряжений не имеет значения.
Время, за которое закрывается кран, служит одним из главных показателей работоспособности всей системы. НептунЭтот показатель равен 30 секундам, а самые современные системы… АквасторожВ состоянии перекрыть краны за 2-3 секунды.
При повреждении труб отопления или водопровода за тридцать секунд может выливаться двадцать до двадцати пяти литров воды.
Важным фактором является комплект с аккумулятором, позволяющим системе функционировать независимо от электросети при отключении питания.
Выводы и полезное видео по теме

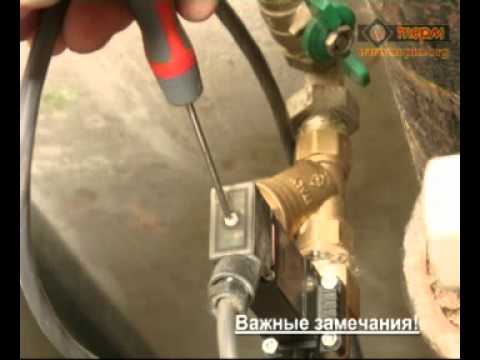

Описание комплекта системы противопожарной защиты Нептун и рекомендации по установке.
Обзор набора Аквасторож:
Большинство систем защиты от аварийных протечек воды самодостаточны: могут не только контролировать протечки, но и производить периодический мониторинг датчиков, определять уровень заряда батареи, прочищать электромагнитные клапаны.
Современные системы противопросачивания работают автономно, ожидая вмешательства человека только в случае аварии.
